Фундаментные балки 4БФ 60-3 АIIIв

Фундаментные балки 4БФ 60-3 АIIIв – это железобетонные изделия таврового сечения, которые используются для создания подошв или ростверков оснований кирпичных, блочных и панельных зданий, предназначенных для промышленного или коммерческого использования. Маркировка изделия расшифровывается следующим образом:

4 – типоразмер;

БФ – балка фундаментная (тип конструкции);

60 – длина в дециметрах;

3 – группа несущей способности, порядковый номер.

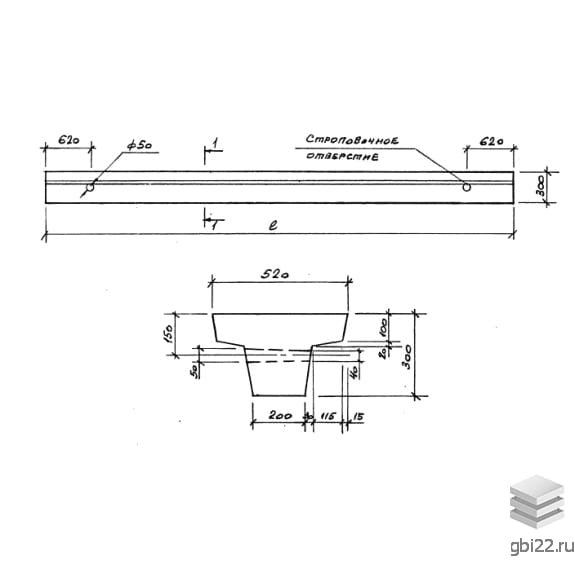

Основные характеристики

Длина: 5950 мм

Ширина: 520 мм

Высота: 300 мм

Вес: 1500 кг

Объем бетона: 0,6 м?

Геометрический объем: 0,9282 м?

Применение

Эти балки используются в строительстве фундаментных конструкций промышленных зданий с железобетонными колоннами высотой до 24 метров и панельными самонесущими и навесными стенами толщиной 500 мм без кирпичного цоколя и перегородок. Они могут эксплуатироваться во всех климатических зонах России, включая регионы с высокой сейсмической активностью (до 7 баллов по шкале Рихтера), а также при среднезимней температуре до -40 градусов.

Монтаж

Монтаж балок может быть сложным из-за их значительной массы и крупных размеров, поэтому рекомендуется использовать специализированную технику, такую как краны и лебедки. Укладка упрощается благодаря монтажным петлям, через которые проходит такелажный трос для надежной строповки. Перед установкой балок необходимо забить вертикальные элементы с шагом 1,4-6 метров и подготовить щебенчато-гравийную подсыпку. Балки могут укладываться на столбы или сваи, в зависимости от типа основания.

Качество и материалы

Фундаментные балки 4БФ 60-3 АIIIв изготавливаются из тяжелых конструкционных бетонов класса прочности В30, что обеспечивает их морозостойкость, водонепроницаемость и трещиностойкость. Армирование выполняется стальными каркасами, соединенными шпильками и привязанными проволокой класса Вр-1. Узлы изготавливаются из стали класса А-300в и обрабатываются антикоррозионными составами.

Транспортировка

Транспортировка балок осуществляется специализированным автомобильным, железнодорожным или водным транспортом. Каждый элемент должен быть надежно зафиксирован и проложен деревянными подкладками для предотвращения повреждений бетонной поверхности. Складирование организуется штабелями.
