Железобетонная балка Б 1200-130-93 Т25АIIIс-1 (ИНВ 54020-м)

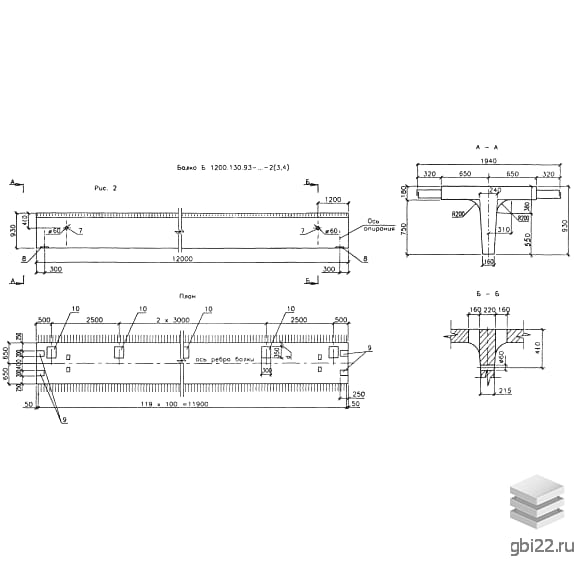

Железобетонная балка Б 1200-130-93 Т25АIIIс-1 (ИНВ 54020-м) представляет собой прочное прямоугольное изделие вытянутой формы с центральным выступом, который проходит по всей длине и придаёт конструкции тавровое поперечное сечение.

Маркировка изделия

Маркировка Б 1200-130-93 Т25АIIIс-1 (ИНВ 54020-м) расшифровывается следующим образом:

Б – балка пролетного строения;

1200 – длина в миллиметрах;

130 – ширина в миллиметрах;

93 – высота в миллиметрах;

Т – индекс, указывающий температурную зону;

25АIII – класс рабочей арматуры и её диаметр;

с – рабочая арматура в сварных каркасах;

1 – номер типоразмера;

с – для строительства в сейсмических зонах.

Основные характеристики

Длина: 12000 мм

Ширина: 1300 мм

Высота: 930 мм

Вес: 12100 кг

Марка бетона: М350

Применение

Данные балки используются в качестве несущих элементов пролетных строений без диафрагм, применяемых при строительстве мостов и путепроводов на автомобильных магистралях общего назначения. Они идеально подходят для возведения мостов разрезной системы, где одна балка перекрывает один пролёт длиной 12 метров.

Климатические условия

Балка Б 1200-130-93 Т25АIIIс-1 (ИНВ 54020-м) допускается к эксплуатации в различных климатических зонах, включая области с расчетной температурой наружного воздуха ниже -40 градусов по Цельсию и с сейсмической активностью до 9 баллов.

Производственные требования

Для изготовления балок необходимо использовать тяжелый бетон с прочностью на сжатие класса В27,5 и водонепроницаемостью марки W6. Морозостойкость бетона определяется климатическими условиями и может варьироваться от F200 до F300 в зависимости от температуры.

Арматура и защита

Стальные «скелеты» балок, выполненные из сварных и вязаных сеток, обеспечивают их способность выдерживать многотонные нагрузки. В качестве арматуры могут использоваться стали классов: АI, АII, АсII, АIII. Закладные детали проектируются из универсальной и листовой стали, а также бесшовных труб.

Хранение и транспортировка

Хранение балок Б 1200-130-93 Т25АIIIс-1 (ИНВ 54020-м) должно осуществляться на специально подготовленных складах с ровными площадками. При складировании и транспортировке необходимо использовать инвентарные прокладки для обеспечения устойчивости изделий. Транспортные средства должны быть оснащены опорными и крепежными устройствами для надежной фиксации балок.
