Железобетонная балка Б 1200-130-93 Т25АIIIв-1 (ИНВ 54020-м)

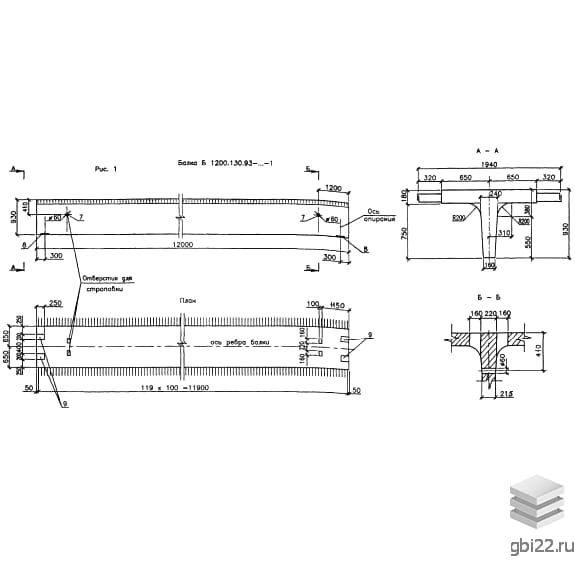

Железобетонная балка Б 1200-130-93 – это прочное прямоугольное изделие вытянутой формы с центральным выступом, который проходит по всей длине и придаёт конструкции тавровое поперечное сечение. Эти балки служат несущими элементами пролетных строений без диафрагм и находят применение в строительстве мостов и путепроводов на автомобильных магистралях общего назначения.

Маркировка изделия

Маркировка Б 1200-130-93 Т25АIIIв-1 (ИНВ 54020-м) расшифровывается следующим образом:

Б – балка пролетного строения;

1200 – длина в сантиметрах;

130 – ширина в сантиметрах;

93 – высота в сантиметрах;

Т – температурная зона;

25АIII – класс рабочей арматуры и её диаметр;

в – рабочая арматура в вязаных каркасах;

1 – номер типоразмера.

Основные характеристики

Длина: 12000 мм

Ширина: 1300 мм

Высота: 930 мм

Вес: 12100 кг

Марка бетона: М350

Применение

Данные балки используются для возведения мостов разрезной системы, где одна балка перекрывает один пролёт длиной 12 метров. Они могут эксплуатироваться в различных климатических условиях, включая регионы с температурой наружного воздуха ниже -40 градусов по Цельсию, согласно СНиП 23-01-99, и с сейсмической активностью до 9 баллов.

Производственные требования

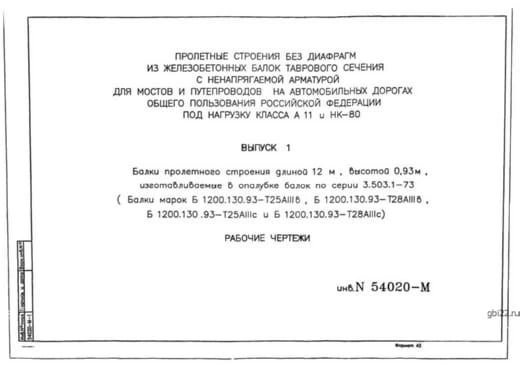

В соответствии с рабочими чертежами, каждое изделие маркируется, что облегчает сортировку и поиск на складе и строительной площадке. Типовой проект ИНВ 54020-м определяет стандарты и требования к производству балок Б 1200-130-93 Т25АIIIв-1. Для их изготовления используется тяжелый бетон с прочностью на сжатие В27,5 и водонепроницаемостью W6. Морозостойкость бетона зависит от климатических условий и определяется проектной организацией.

Арматура и защита

Способность балок выдерживать многотонные нагрузки обеспечивается стальным «скелетом», состоящим из сварных и вязаных сеток. В качестве арматуры применяются стали классов: АI, АII, АсII, АIII. Закладные детали изготавливаются из широкополосной универсальной и листовой стали, а также бесшовных труб. Производитель обязан разработать меры защиты закладных элементов от коррозии согласно СНиП 2.03.11-85.

Хранение и транспортировка

Хранение балок Б 1200-130-93 Т25АIIIв-1 должно осуществляться на специально подготовленных складах с ровными площадками. При складировании и транспортировке необходимо использовать инвентарные прокладки для обеспечения устойчивости изделий. Транспортные средства должны быть оснащены опорными и крепежными устройствами для надежной фиксации балок.
