Железобетонная балка Б 1200-130-93 Т25АIIIв-4 (ИНВ 54020-м)

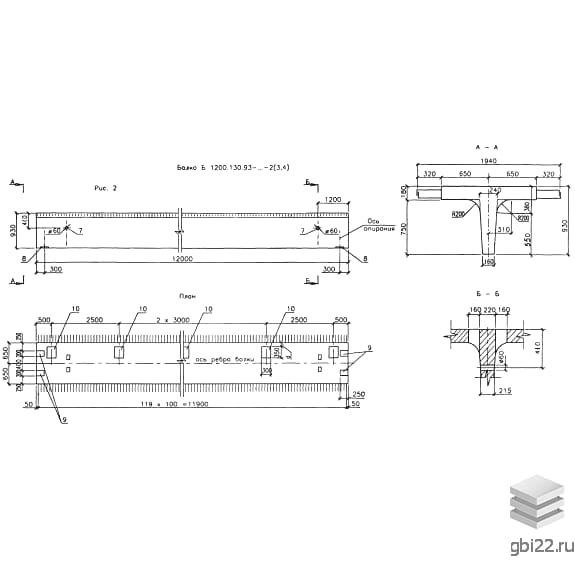

Железобетонная балка Б 1200-130-93 Т25АIIIв-4 (ИНВ 54020-м) представляет собой прочное прямоугольное изделие вытянутой формы с центральным выступом, который проходит по всей длине и придаёт конструкции тавровое поперечное сечение. Эти балки служат несущими сборными элементами пролетных конструкций без диафрагм и находят применение в строительстве мостов и путепроводов на автомобильных магистралях общего назначения.

Данные изделия используются для возведения мостов разрезной системы, где одна балка перекрывает один пролёт длиной 12 метров. Балка Б 1200-130-93 Т25АIIIв-4 (ИНВ 54020-м) может эксплуатироваться в различных климатических условиях, включая регионы с температурой наружного воздуха ниже -40 градусов по Цельсию, как указано в СНиП 23-01-99, и с сейсмической активностью до 9 баллов.

Маркировка изделия

Каждое железобетонное изделие имеет уникальную маркировку, состоящую из буквенных и числовых шифров, сгруппированных в несколько категорий. Маркировка Б 1200-130-93 Т25АIIIв-4 (ИНВ 54020-м) включает:

1. Б - балка пролетного строения;

2. 1200 - длина в сантиметрах;

3. 130 - ширина в сантиметрах;

4. 93 - высота в сантиметрах;

5. Т - индекс, указывающий температурную зону;

6. 25АIII - класс рабочей арматуры и её диаметр;

7. в - рабочая арматура в вязаных каркасах;

8. 4 - номер типоразмера.

Основные характеристики

Длина: 12000 мм

Ширина: 1300 мм

Высота: 930 мм

Вес: 12100 кг

Марка бетона: М350

Производственные требования

Для изготовления балок Б 1200-130-93 Т25АIIIв-4 (ИНВ 54020-м) используется тяжелый бетон с прочностью на сжатие В27,5 и водонепроницаемостью W6. Морозостойкость бетона определяется климатическими условиями и принимается проектной организацией: F200 при температуре выше -20 градусов и F300 при температуре ниже -20 градусов. Для улучшения свойств бетона допускается добавление воздухововлекающих и пластифицирующих добавок.

Арматура и защита

Способность балок выдерживать многотонные нагрузки обеспечивается стальным «скелетом», состоящим из сварных и вязаных сеток и каркасов. В качестве арматуры могут использоваться стали классов: АI, АII, АсII, АIII. Закладные детали проектируются из широкополосной универсальной и листовой стали, а также бесшовных стальных труб. В соответствии с СНиП 2.03.11-85 производитель обязан разработать методы защиты закладных элементов от коррозии.

Хранение и транспортировка

Хранение балок Б 1200-130-93 Т25АIIIв-4 (ИНВ 54020-м) должно осуществляться на специально подготовленных складах с ровными площадками. При складировании и транспортировке необходимо использовать инвентарные прокладки для обеспечения устойчивости изделий. Транспортные средства должны быть оснащены опорными и крепежными устройствами для надежной фиксации балок.
