Железобетонная балка Б 1200-130-93 Т28АIIIв-3 (ИНВ 54020-м)

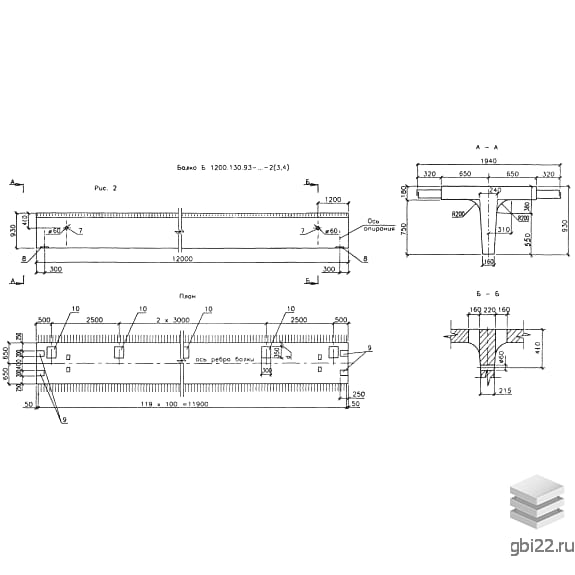

Железобетонная балка Б 1200-130-93 Т28АIIIв-3 (ИНВ 54020-м) представляет собой прочное прямоугольное изделие вытянутой формы с центральным выступом, который проходит по всей длине и придаёт конструкции тавровое поперечное сечение. Эти балки являются несущими сборными элементами пролетных конструкций без диафрагм и находят применение в строительстве мостов и путепроводов на автомобильных магистралях общего назначения.

Маркировка изделия

Маркировка Б 1200-130-93 Т28АIIIв-3 (ИНВ 54020-м) расшифровывается следующим образом:

Б – балка пролетного строения;

1200 – длина в сантиметрах;

130 – ширина в сантиметрах;

93 – высота в сантиметрах;

Т – индекс, указывающий температурную зону;

28АIII – класс рабочей арматуры и её диаметр;

в – рабочая арматура в вязаных каркасах;

3 – номер типоразмера.

Основные характеристики

Длина: 12000 мм

Ширина: 1300 мм

Высота: 930 мм

Вес: 12100 кг

Марка бетона: М350

Применение

Данные балки используются для возведения мостов разрезной системы, где одна балка перекрывает один пролёт длиной 12 метров. Они могут эксплуатироваться в различных климатических условиях, включая регионы с температурой наружного воздуха ниже -40 градусов по Цельсию, согласно СНиП 23-01-99, и с сейсмической активностью до 9 баллов.

Качество и стандарты

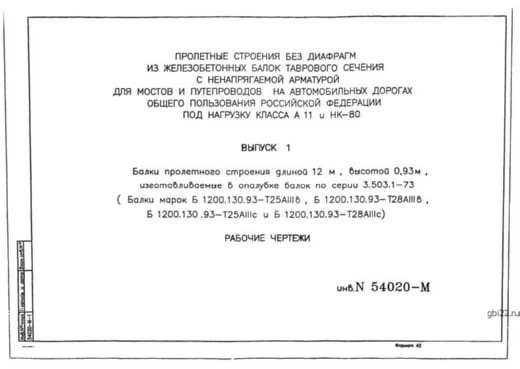

Типовой проект ИНВ 54020-м определяет стандарты и требования к производству балок Б 1200-130-93 Т28АIIIв-3 (ИНВ 54020-м). Для их изготовления используется тяжелый бетон с прочностью на сжатие В27,5 и водонепроницаемостью W6. Марка бетона по морозостойкости зависит от климатических условий и принимается проектной организацией: F200 при средней температуре наиболее холодного месяца выше -20 градусов и F300 при температуре ниже -20 градусов.

Арматура и защита

Способность балок выдерживать многотонные нагрузки обеспечивается стальным «скелетом», выполненным из сварных и вязаных сеток и каркасов. В качестве арматуры могут использоваться стальные классы: АI, АII, АсII, АIII. Закладные детали проектируются из широкополосной универсальной и листовой стали, а также бесшовных стальных труб. В соответствии с СНиП 2.03.11-85 производитель обязан разработать методы защиты закладных элементов от коррозии.

Хранение и транспортировка

Хранение балок Б 1200-130-93 Т28АIIIв-3 (ИНВ 54020-м) должно осуществляться на специально подготовленных складах с ровными площадками. При складировании и транспортировке необходимо использовать инвентарные прокладки для обеспечения устойчивости изделий. Транспортные средства для перевозки конструкций должны быть оснащены опорными и крепежными устройствами, обеспечивающими надежную фиксацию балок.
