Балки пролетного строения Б 2100-140-123 ТвАII-2 (ИНВ 42042м)

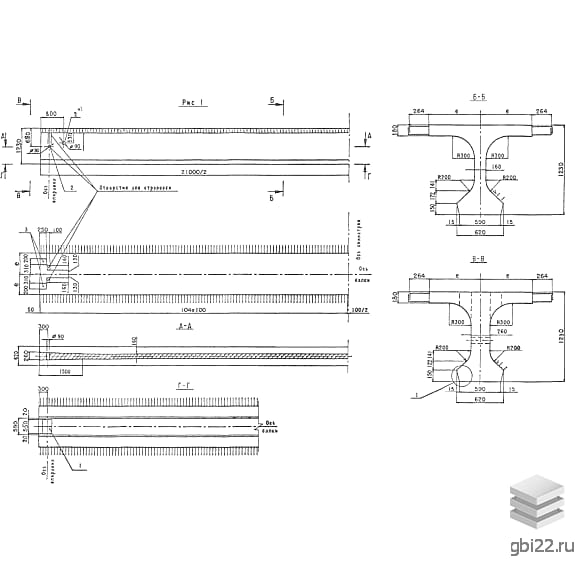

Балки пролетного строения Б 2100-140-123 – это конструкции из сборно-монолитного железобетона, имеющие прямоугольную форму и арматурные выпуски для соединения с другими элементами. Эти изделия предназначены для создания пролетных конструкций длиной 21 м и высотой 1,23 м. Балки, спроектированные по Серии ИНВ 42042, используются в строительстве пешеходных и автомобильных мостов.

Основные характеристики

Длина: 21000 мм

Ширина: 1400 мм

Высота: 1230 мм

Вес: 30700 кг

Марка бетона: М450

Маркировка изделия

Каждое железобетонное изделие маркируется производителем в соответствии с установленными правилами и техническими чертежами. Маркировка включает буквенные и цифровые символы, отражающие основные характеристики и название. На примере балки 2100-140-123 ТвА:

1. Б – тип изделия;

2. 2100 – длина изделия;

3. 140 – ширина изделия;

4. 123 – высота изделия;

5. Т – температурная зона (1, 2, 3, 4 и 5);

6. вАII – класс армирования;

7. 2 – нагрузка.

Производственный процесс

Балки пролетного строения Б 2100-140-123 ТвАII-2 (ИНВ 42042м) изготавливаются на специализированном заводе в опалубочных формах. Бетонирование происходит в формах для балок длиной 24 метра. Используется тяжелый конструктивный бетон, соответствующий государственному стандарту ГОСТ 26633-91. Все компоненты проверяются на соответствие действующим техническим стандартам перед изготовлением бетонной смеси.

Качество и контроль

Класс бетона по прочности на сжатие составляет В35, марка по водонепроницаемости W6, по морозоустойчивости F200. Арматурный каркас закладывается перед бетонированием балки, сталь используется в качестве рабочей арматуры классов AI, AII, AIII по ГОСТ 5781-82. Для повышения прочности применяются горизонтальные пучки из 24 проволок диаметром 5 мм класса В по ГОСТ 7348-81.

Проверка качества

Ключевым этапом производственного процесса является контроль качества готового изделия, включая осмотр на трещиностойкость и прочность, а также сравнение геометрических форм с чертежами. Отпуск изделий осуществляется только после достижения бетоном необходимой отпускной прочности: 100% в зимний период и 70% в летний. Все изделия обрабатываются специальным раствором для защиты от коррозии и продления срока службы.

Технический паспорт

Технический паспорт качества служит гарантией для заказчика и содержит следующую информацию:

1. дата производства;

2. наименование завода-изготовителя и его юридический адрес;

3. номер партии;

4. ТУ и Серия, по которой произведено изделие.

Хранение и транспортировка

Балки Б 2100-140-123 ТвАII-2 (ИНВ 42042м) хранятся на складской территории. Изделия необходимо опирать в местах их штатного опирания в горизонтальном положении на подкладки из брусьев. Перевозка осуществляется с помощью специализированного транспортного средства и на железнодорожных платформах с соблюдением правил техники безопасности. Запрещается перемещение балок волоком. Разгрузка и погрузка проводятся с особой осторожностью, чтобы не нарушить устойчивость других изделий.
