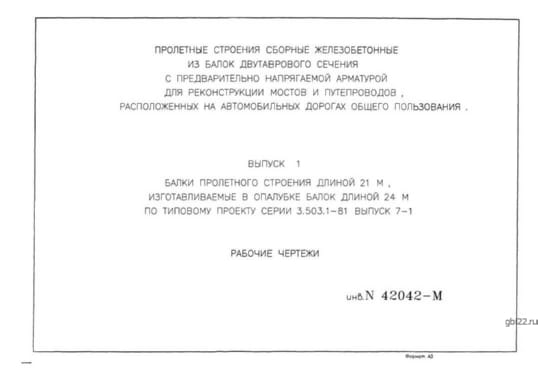

Балки пролетного строения Б 2100-174-123 ТвАII-2 (ИНВ 42042м)

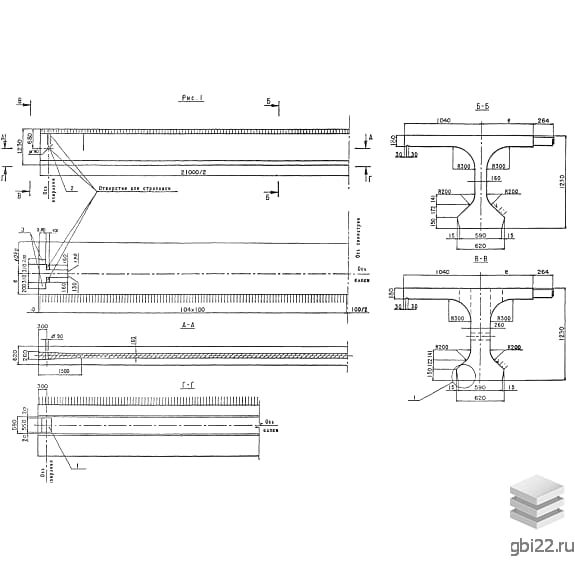

Балки пролетного строения Б 2100-174-123 – это конструкции из сборно-монолитного железобетона, имеющие прямоугольную форму и арматурные выпуски для соединения с другими элементами. Эти изделия предназначены для возведения пролетных конструкций длиной 21 м и высотой 1,23 м.

Маркировка изделия

Каждое изделие маркируется в соответствии с установленными стандартами и техническими чертежами. Маркировка включает буквенные и цифровые символы, отражающие основные характеристики:

Б – тип изделия;

2100 – длина изделия в миллиметрах;

174 – ширина изделия в миллиметрах;

123 – высота изделия в миллиметрах;

Т – температурная зона (1, 2, 3, 4 и 5);

вАII – класс армирования;

2 – нагрузка.

Основные характеристики

Длина: 21000 мм

Ширина: 1740 мм

Высота: 1230 мм

Вес: 33900 кг

Марка бетона: М450

Производственный процесс

Балки изготавливаются на специализированном заводе в опалубочных формах. Бетонирование происходит в формах для балок длиной 24 метра с использованием тяжелого конструктивного бетона по стандарту ГОСТ 26633-91. Все компоненты проверяются на соответствие действующим техническим стандартам перед созданием бетонной смеси.

Арматурный каркас

Арматурный каркас закладывается перед бетонированием. В качестве рабочей арматуры используются стальные элементы классов AI, AII, AIII по ГОСТ 5781-82, а также вязальная проволока по ГОСТ 3282-74 и ГОСТ 6727-80. Для повышения прочности применяются горизонтальные пучки из 24 проволок диаметром 5 мм класса В по ГОСТ 7348-81.

Контроль качества

Качество готовых изделий проверяется на трещиностойкость и прочность, а также сравниваются геометрические параметры с чертежами. Отпуск изделий осуществляется только после достижения необходимой прочности бетона: 100% в зимний период и 70% в летний.

Обработка и хранение

Все изделия обрабатываются специальным раствором для защиты от коррозии и увеличения срока службы. Основное требование к изделиям – гладкая и ровная поверхность. Технический паспорт качества служит гарантией для заказчика и содержит информацию о дате производства, наименовании завода, номере партии и ТУ.

Транспортировка и хранение

Балки Б 2100-174-123 ТвАII-2 (ИНВ 42042м) хранятся на складской территории, опираясь на подкладки из брусьев в горизонтальном положении. Перевозка осуществляется с использованием специализированного транспорта и на железнодорожных платформах с соблюдением техники безопасности. Запрещается перемещение балок волоком, а разгрузка и погрузка должны проводиться с особой осторожностью.
