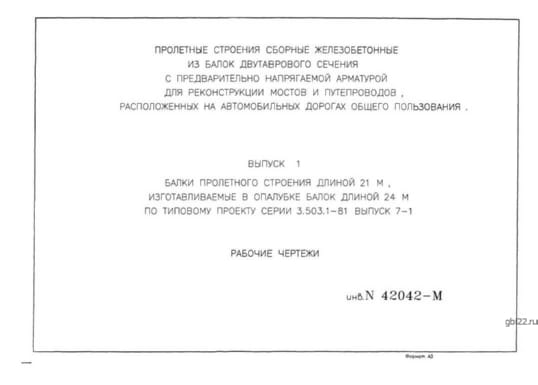

Балки пролетного строения Б 2100-194-123 ТвАII-2 (ИНВ 42042м)

Балки пролетного строения Б 2100-194-123 – это конструкции из сборно-монолитного железобетона, имеющие прямоугольную форму и арматурные выпуски для соединения с другими элементами. Эти изделия предназначены для возведения пролетных конструкций длиной 21 м и высотой 1,23 м.

Маркировка изделия

Каждое изделие маркируется производителем в соответствии с установленными правилами и техническими чертежами. Маркировка включает буквенные и цифровые символы, отражающие основные характеристики:

Б – тип изделия;

2100 – длина изделия в миллиметрах;

194 – ширина изделия в миллиметрах;

123 – высота изделия в миллиметрах;

Т – температурная зона (1, 2, 3, 4 и 5);

вАII – класс армирования;

2 – нагрузка.

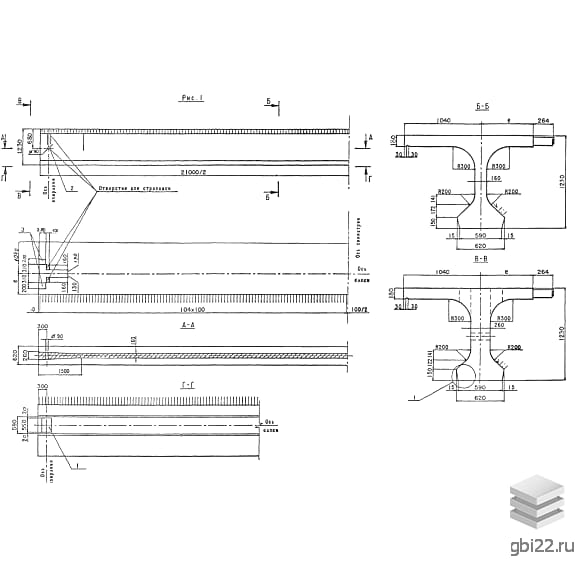

Основные характеристики

Длина: 21000 мм

Ширина: 1940 мм

Высота: 1230 мм

Вес: 35700 кг

Марка бетона: М450

Производственный процесс

Балки пролетного строения Б 2100-194-123 ТвАII-2 (ИНВ 42042м) изготавливаются на специализированном заводе с использованием опалубочных форм. Бетонирование осуществляется в формах для балок длиной 24 метра, с применением тяжелого конструктивного бетона по стандарту ГОСТ 26633-91.

Качество и проверка

Класс бетона по прочности на сжатие составляет В35, водонепроницаемость W6, морозоустойчивость F200. Арматурный каркас закладывается перед бетонированием, используется сталь классов AI, AII, AIII по ГОСТ 5781-82. Для повышения прочности применяются горизонтальные пучки из 24 проволок диаметром 5 мм класса В по ГОСТ 7348-81.

Контроль качества

Качество готовых изделий проверяется на трещиностойкость и прочность, а также сравниваются геометрические параметры с чертежами. Отпуск изделий осуществляется только после достижения необходимой прочности бетона: 100% в зимний период и 70% в летний. Все изделия обрабатываются специальным раствором для защиты от коррозии и увеличения срока службы.

Технический паспорт

Технический паспорт качества является гарантией для заказчика и содержит следующую информацию:

1. Дата производства;

2. Наименование завода-изготовителя и его юридический адрес;

3. Номер партии;

4. Технические условия и серия, по которой произведено изделие.

Хранение и транспортировка

Балки Б 2100-194-123 ТвАII-2 (ИНВ 42042м) хранятся на складской территории, опираясь на штатные опоры в горизонтальном положении. Транспортировка осуществляется с использованием специализированных транспортных средств и железнодорожных платформ с соблюдением правил безопасности. Запрещается перемещение балок волоком. Погрузка и разгрузка проводятся с особой осторожностью, чтобы не нарушить устойчивость других изделий.
