Балки пролетного строения Б 2216-113-123 ТвАIII-2 (ИНВ 42012м)

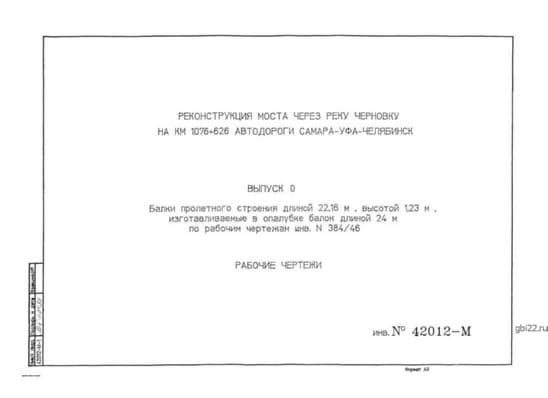

Балки пролетного строения Б 2216-113-123 – это предварительно-напряженные железобетонные конструкции, способные выдерживать значительные нагрузки. Эти элементы имеют длину 2216 см и предназначены для возведения моста через реку Черновка на автомобильной дороге М5 Самара-Уфа-Челябинск.

Маркировка изделия

Каждое изделие имеет уникальную маркировку, которая расшифровывается следующим образом:

Б – тип конструкции (балка пролетного строения);

2216 – длина изделия в сантиметрах;

113 – ширина изделия в сантиметрах;

123 – высота изделия в сантиметрах;

T=1,2,3,4,5 – температурная зона;

вАIII – класс армирования;

2 – положение и наличие закладных элементов.

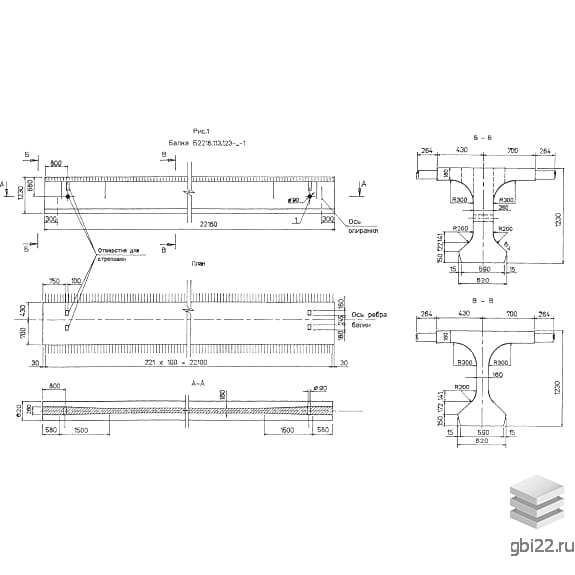

Основные характеристики

Длина: 22160 мм

Ширина: 1130 мм

Высота: 1230 мм

Вес: 30000 кг

Марка бетона: М450

Производственный процесс

Изготовление балок осуществляется на специализированном заводе сборного железобетона с использованием опалубки длиной 24 м и высотой 1,2 м по типовому проекту Серии 3.503.1-12. Перед бетонированием закладывается арматурный каркас для повышения прочности изделия. Все компоненты проверяются на соответствие техническим стандартам.

Арматура и бетон

В качестве рабочей арматуры используется сталь классов AI, AII, AIII по ГОСТ 5781-82, а класс бетона по прочности на сжатие составляет В35. Балки армируются напрягаемой арматурой в виде горизонтальных пучков из 24 проволок диаметром 5 мм класса В. Бетон маркируется по морозоустойчивости F200 и водонепроницаемости W6.

Контроль качества

Каждое изделие проходит контрольную проверку, включая осмотр на наличие трещин и сколов, а также проверку геометрических форм в соответствии с техническими чертежами. После всех проверок балки обрабатываются специальным раствором для защиты от коррозии.

Транспортировка и хранение

Балка отпускается заказчику после достижения необходимой прочности бетона, которая составляет 75% в летний период и 100% в зимний. Каждое изделие сопровождается техническим паспортом, содержащим информацию о заводе, дате изготовления и других характеристиках. Балки хранятся в горизонтальном положении на специальной территории и транспортируются на специализированном транспорте с соблюдением всех мер предосторожности.
