Балки пролетного строения Б 2216-140-120 ТвАII-2 (ИНВ 32105м)

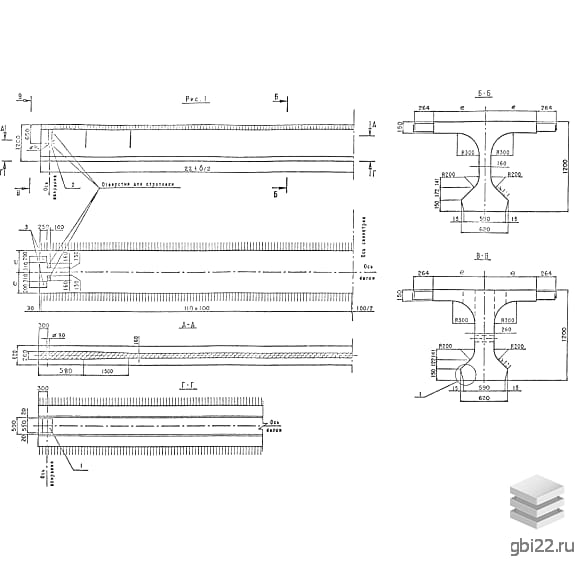

Балки пролетного строения Б 2216-140-120 ТвАII-2 (ИНВ 32105м) представляют собой унифицированные высокопрочные строительные элементы с двутавровым сечением. Основной особенностью этих изделий является наличие арматурных выпусков на торцевых сторонах, которые необходимы для соединения с соседними элементами в проекте.

Расшифровка маркировки

Б – тип изделия (балка пролетного строения);

2216 – длина в сантиметрах;

140 – ширина верхней плиты в сантиметрах;

120 – индекс, указывающий высоту в сантиметрах;

Т – вид температурной зоны (по нормативной документации);

в – класс напрягаемого армирования;

AII – класс ненапрягаемой арматуры;

2 – наличие и размещение закладных деталей.

Применение

Эти балки используются при строительстве автомобильных мостов и путепроводов для общественного транспорта. Конструкции допускается эксплуатировать в любых климатических условиях страны.

Требования к качеству

При разработке балок учитывались требования СНиП 2.01.01-82 и ТУ 35-1842-88. Для обеспечения высокого качества лицевых поверхностей и соблюдения геометрических пропорций, указанных в рабочих чертежах, рекомендуется использовать металлические опалубки.

Материалы и характеристики

В качестве основного материала рекомендуется применять тяжелый бетон с прочностью на сжатие класса В35 или В35, соответствующий требованиям ГОСТ 26633-2015. Физико-химические характеристики, такие как морозостойкость и водонепроницаемость, подбираются индивидуально для каждого проекта, учитывая климатические условия региона. Минимальные показатели морозостойкости должны составлять F 200-300, а водонепроницаемость – W6.

Армирование

Для армирования используется напрягаемая проволока диаметром 5 мм класса В по ГОСТ 7348-81. В качестве ненапрягаемой арматуры и для закладных деталей применяются различные марки стали, указанные в нормативной документации, такие как классы AI, AII, AcII и AIII по ГОСТ 5781-82, а также марки Ст3сп, Ст3пс и Ст3сп по ГОСТ 380-88.

Защита и контроль качества

Все металлические компоненты должны быть защищены от коррозии с помощью специальных составов. После достижения отпускной прочности изделия проходят контрольные испытания, результаты которых фиксируются в сертификатах для конечных потребителей.

Транспортировка и хранение

Складирование и транспортировка балок Б 2216-140-120 ТвАII-2 (ИНВ 32105м) должны осуществляться с соблюдением техники безопасности. Погрузочно-разгрузочные работы следует выполнять с использованием специализированной техники. Хранение должно производиться в рабочем положении с надежной опорой, чтобы избежать механических повреждений.

Основные характеристики

Длина: 22160 мм

Ширина: 1400 мм

Высота: 1200 мм

Вес: 30400 кг

Марка бетона: М450
