Балки пролетного строения Б 2216-174-123 ТвАII-2 (ИНВ 42012м)

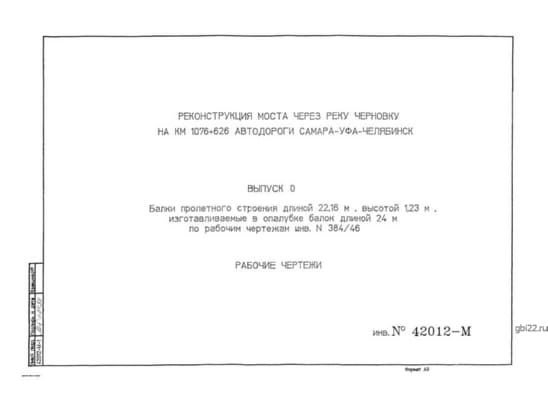

Балки пролетного строения Б 2216-174-123 – это предварительно-напряженные железобетонные конструкции, способные выдерживать значительные нагрузки. Эти элементы имеют длину 2216 см и предназначены для возведения моста через реку Черновка на автомобильной трассе М5 Самара-Уфа-Челябинск.

Маркировка изделия

Каждое изделие маркируется в соответствии с техническими чертежами и стандартами. Маркировка указывает на ключевые характеристики и название изделия. На каждой балке присутствует маркировочный знак, который наносится устойчивой краской с использованием трафарета. Например, для балки Б 2216-174-123 ТвАII-2 (ИНВ 42012м):

Б – тип изделия (балка пролетного строения);

2216 – длина изделия (см);

174 – ширина изделия (см);

123 – высота изделия (см);

T=1,2,3,4,5 – температурная зона;

вАII – класс армирования;

2 – положение и наличие закладных элементов.

Производственный процесс

Балки изготавливаются на специализированном заводе сборного железобетона в опалубке длиной 24 м и высотой 1,2 м по типовому проекту Серии 3.503.1-12. Перед бетонированием закладывается арматурный каркас для повышения прочности изделия. Все компоненты проверяются на соответствие техническим стандартам.

Арматура и бетон

В качестве рабочей арматуры используется сталь и вязальная проволока. Сталь соответствует классам AI, AII, AIII по ГОСТ 5781-82, а класс бетона по прочности на сжатие составляет В35. Балки армируются напрягаемой арматурой в виде горизонтальных пучков из 24 проволок диаметром 5 мм класса В. Маркировка бетона по морозоустойчивости – F200, по водонепроницаемости – W6.

Контроль качества

Каждое изделие проходит контрольную проверку, включая осмотр на наличие трещин и сколов, а также проверку геометрических форм в соответствии с техническими чертежами. После всех проверок изделие обрабатывается специальным раствором для защиты от коррозии. Когда бетон достигает необходимой прочности, изделие передается заказчику.

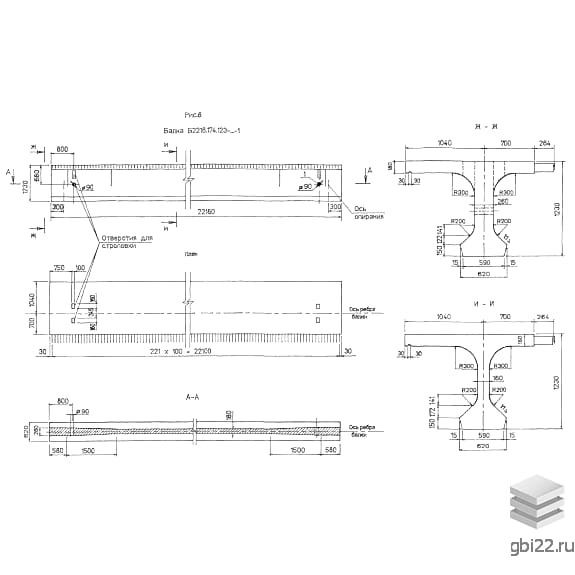

Технические характеристики

Длина: 22160 мм

Ширина: 1740 мм

Высота: 1230 мм

Вес: 36100 кг

Марка бетона: М450

Транспортировка и хранение

Балки следует транспортировать на специализированном транспорте (автомобильном или железнодорожном). При транспортировке необходимо фиксировать изделие в одном положении, чтобы избежать повреждений. Разгрузка должна проводиться с осторожностью, чтобы не нарушить устойчивость других элементов.
