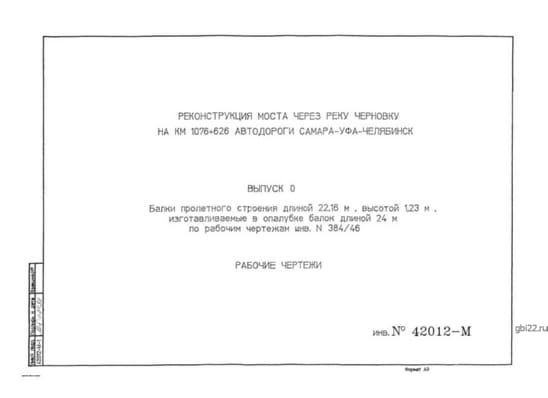

Балки пролетного строения Б 2216-174-123 ТвАII-3 (ИНВ 42012м)

Балки пролетного строения Б 2216-174-123 – это предварительно-напряженные железобетонные конструкции, способные выдерживать значительные нагрузки. Эти элементы имеют длину 2216 см и предназначены для возведения моста через реку Черновка на автомобильной дороге М5 Самара-Уфа-Челябинск.

Маркировка изделия

Каждое изделие имеет уникальную маркировку, которая расшифровывается следующим образом:

Б – тип конструкции (балка пролетного строения);

2216 – длина изделия в сантиметрах;

174 – ширина изделия в сантиметрах;

123 – высота изделия в сантиметрах;

Т=1,2,3,4,5 – температурная зона;

вАII – класс армирования;

3 – положение и наличие закладных элементов.

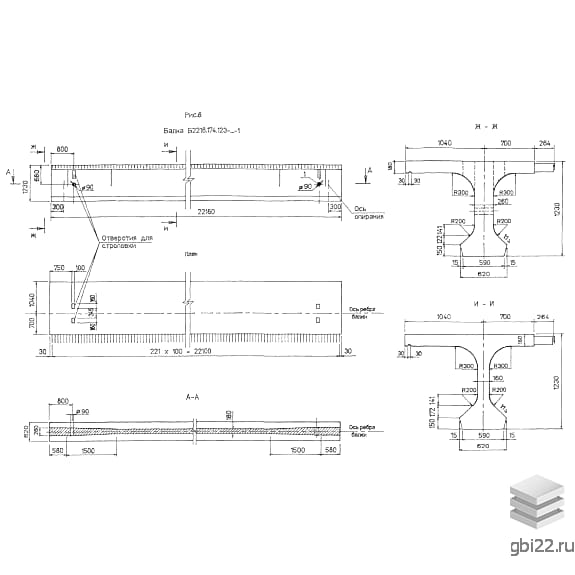

Основные характеристики

Длина: 22160 мм

Ширина: 1740 мм

Высота: 1230 мм

Вес: 36100 кг

Марка бетона: М450

Производственный процесс

Изготовление балок осуществляется на специализированном заводе сборного железобетона с использованием опалубки длиной 24 м и высотой 1,2 м по типовому проекту Серии 3.503.1-12. Перед бетонированием закладывается арматурный каркас для повышения прочности изделия. Все компоненты проверяются на соответствие техническим стандартам.

Арматура и бетон

В качестве рабочей арматуры используется сталь и вязальная проволока классов AI, AII, AIII по ГОСТ 5781-82. Бетон маркируется по прочности на сжатие (В35) и морозоустойчивости (F200), а также по водонепроницаемости (W6). Армирование осуществляется напрягаемой арматурой в виде горизонтальных пучков из 24 проволок диаметром 5 мм класса В.

Контроль качества

Каждое изделие проходит контрольную проверку, включая осмотр на наличие трещин и сколов, а также проверку геометрических форм в соответствии с техническими чертежами. После всех проверок балки обрабатываются специальным раствором для защиты от коррозии.

Транспортировка и хранение

Балка отпускается заказчику после достижения необходимой прочности бетона, которая составляет 75% в летний период и 100% в зимний. Изделия хранятся в горизонтальном положении на специальной территории и транспортируются на специализированном транспорте. При транспортировке важно фиксировать балки, чтобы избежать повреждений.

Технический паспорт

Каждое изделие сопровождается техническим паспортом, который подтверждает его качество и содержит информацию о заводе-изготовителе, дате производства, юридическом адресе, ТУ и Серии.
