Балки пролетного строения Б 2216-194-120 ТвАII-3 (ИНВ 32105м)

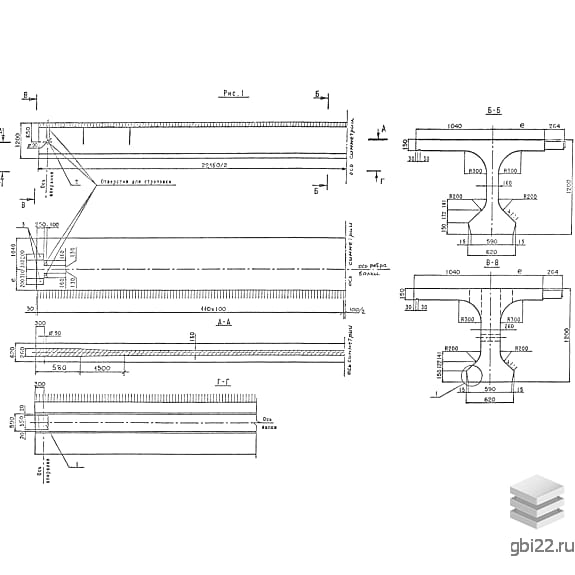

Балки пролетного строения Б 2216-194-120 ТвАII-3 (ИНВ 32105м) представляют собой унифицированные высокопрочные строительные элементы с двутавровым сечением. На торцевых сторонах этих изделий расположены арматурные выпуски, которые необходимы для соединения с соседними элементами в проекте.

Расшифровка маркировки

Б – тип изделия (балка пролетного строения);

2216 – длина в сантиметрах;

194 – ширина верхней плиты в сантиметрах;

120 – высота в сантиметрах;

Т – вид температурной зоны;

в – класс напрягаемого армирования;

AII – класс ненапрягаемой арматуры;

3 – наличие и размещение закладных деталей.

Основные характеристики

Длина: 22160 мм

Ширина: 1940 мм

Высота: 1200 мм

Вес: 34900 кг

Марка бетона: М450

Применение

Эти балки используются при строительстве автомобильных мостов и путепроводов для общественного транспорта. Они могут эксплуатироваться в любых климатических условиях страны.

Требования к качеству

При производстве балок учитываются требования СНиП 2.01.01-82 и ТУ 35-1842-88. Для обеспечения высокого качества лицевых поверхностей и соблюдения геометрических пропорций, рекомендуется использовать металлические опалубки. В качестве основного материала следует применять тяжелый бетон с прочностью на сжатие класса В35 или В35, соответствующий ГОСТ 26633-2015.

Физико-химические характеристики

Морозостойкость и водонепроницаемость подбираются индивидуально для каждого проекта, в зависимости от климатических условий. Минимальные показатели морозостойкости должны составлять F 200-300, а водонепроницаемость – W6.

Армирование

Для армирования используется напрягаемая проволока диаметром 5 мм класса В по ГОСТ 7348-81. Ненапрягаемая арматура и закладные детали изготавливаются из различных марок стали, указанных в нормативной документации, включая классы AI, AII, AcII и AIII по ГОСТ 5781-82.

Защита и контроль качества

Все металлические компоненты должны быть защищены от коррозии с помощью специальных составов. После достижения отпускной прочности, изделия проходят контрольные испытания, результаты которых фиксируются в сертификатах для конечных потребителей.

Транспортировка и хранение

Складирование и транспортировка балок должны осуществляться с соблюдением техники безопасности. Погрузочно-разгрузочные работы выполняются с использованием специализированной техники. Хранение должно производиться в рабочем положении с надежной опорой, чтобы избежать механических повреждений.
