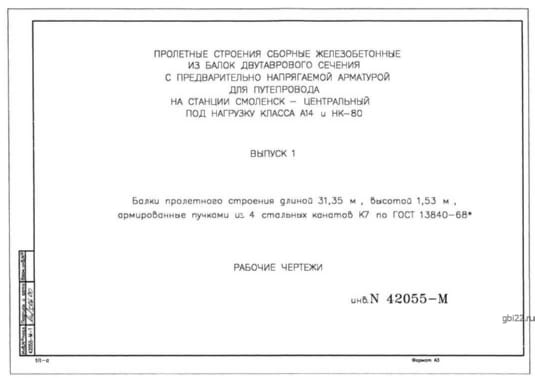

Балка пролетного строения Б 3135-140-153 к7 АIII (ИНВ 42055м)

Балка пролетного строения Б 3135-140-153 – это негабаритная конструкция из сборного железобетона, предназначенная для создания пролетных строений длиной 31,35 м и высотой 1,53 м. Данная балка имеет тавровое поперечное сечение и выпускается в соответствии с ИНВ 42055м. Изделие разработано для переустройства Пятницкого путепровода на станции Смоленск - Центральный. Для использования балок в других проектах требуется согласование с проектной организацией.

Расшифровка маркировки

Маркировка балок пролетного строения лаконична и отражает основные характеристики изделия. Она представлена в виде буквенно-числового выражения. Рассмотрим маркировку Б 3135-140-153 к7 АIII (ИНВ 42055м):

1. Б – балка;

2. 3135 – длина (в см);

3. 140 – ширина (в см);

4. 153 – высота (в см).

Производственные особенности

Балка пролетного строения изготавливается на заводе, оснащенном опалубочными формами для подобных изделий. Бетонирование осуществляется в формах для балок длиной 33 метра с использованием тяжелого конструктивного бетона по ГОСТ 26633-91. Перед приготовлением бетонной смеси все компоненты проверяются на соответствие действующим техническим стандартам.

Основные характеристики бетона

Прочность на сжатие: В40

Морозоустойчивость: F200

Водонепроницаемость: W6

Арматурный каркас

Перед бетонированием в балку закладывается арматурный каркас. В качестве рабочей арматуры используется сталь классов AI, AII, AIII по ГОСТ 5781-82 и вязальная проволока по ГОСТ 3282-74 и ГОСТ 6727-80. Для усиления балки применяется предварительно напрягаемая арматура в виде горизонтальных пучков из 4-х стальных канатов диаметром 15 мм класса К7 по ГОСТ 13840-68.

Контроль качества

После бетонирования балок проводится распалубирование, когда бетон достигает необходимой прочности. Обязательным этапом является проверка качества готовой продукции, включая прочность и трещиностойкость. Рабочая поверхность изделий должна быть ровной и гладкой. Гарантией качества является паспорт, который заполняется на фирменном бланке производителя и подписывается начальником ОТК.

Технический паспорт содержит следующую информацию:

• Наименование и юридический адрес производителя;
• Дата выдачи паспорта;
• Дата выпуска изделия и номер партии;
• Характеристики бетона;
• Отпускная прочность бетона;
• Технические условия и серия, по которой изготовлено изделие.

Складирование и транспортировка

Балка пролетного строения хранится в горизонтальном положении с опорой на инвентарные прокладки. Перевозка осуществляется только специализированным транспортом с соблюдением всех норм. Запрещается перемещение изделия волоком. Погрузочно-разгрузочные работы проводятся с соблюдением техники безопасности.

Основные характеристики изделия

Длина: 31350 мм

Ширина: 1400 мм

Высота: 1530 мм

Вес: 51500 кг

Марка бетона: М5000
