Диафрагмы 2Д 12-33
|
|||||||||
| Количество в квадратом метре, шт | 1,54 | ||||||||
| Нормы погрузки на авто | 11 | ||||||||
| Нормы погрузки ЖД | 39 | ||||||||
| Ссылка на стандарт | https://disk.yandex.ru/d/1aVUrWBmk5Q8yg | ||||||||
| Расход стали, кг | 86,77 |
| Расход стали на 1м3 бетона, кг | 124,45 |
| Класс прочности | В22,5 |
| Марка бетона | М300 |
| Морозостойкость | F150-F300 |
| Водонепроницаемость | W6-W8 |
| Марка бетона по EN 206-1 | C18/22 |
| Геометрический объем | 2,122 |
| Объем бетона | 0,70 |

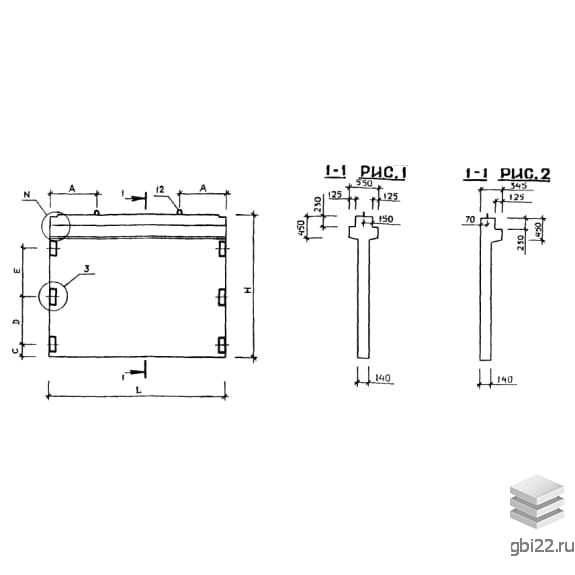

Диафрагма жесткости 2Д 12-33 (1.020-1) – характеристики и особенности
Диафрагма жесткости 2Д 12-33 (1.020-1) – это стандартизированное высокопрочное строительное изделие, применяемое в многоэтажных зданиях промышленного и общественного назначения с высотой этажа 2,8 и 3,3 метра. Конструкции производятся цельными или с проемами, обеспечивая устойчивость зданий к ветровым и другим нагрузкам.
Расшифровка маркировки 2Д 12-33 (1.020-1)
2Д – тип конструкции (диафрагма с двумя полками):
- 2ДП – диафрагма с центрально расположенными полками,
- 2ДПК – диафрагма с краевыми проемами.
12 – длина изделия (в дециметрах).
33 – высота изделия (в дециметрах).

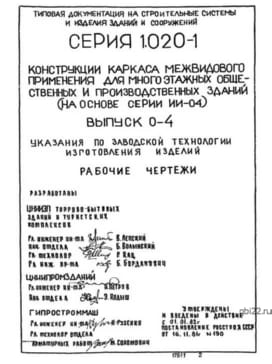

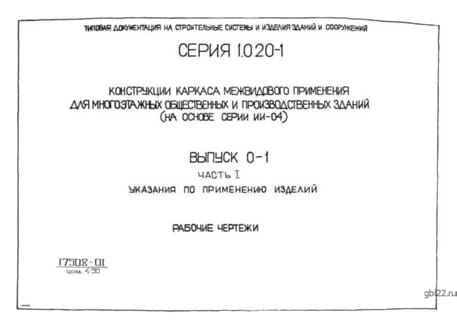

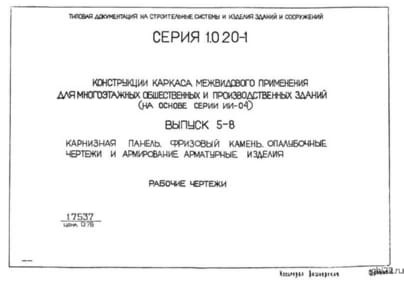

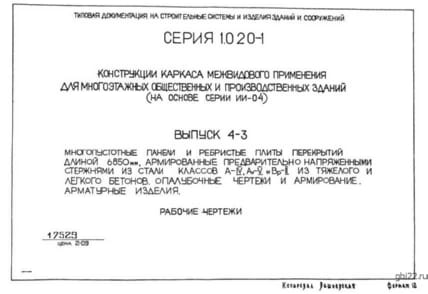

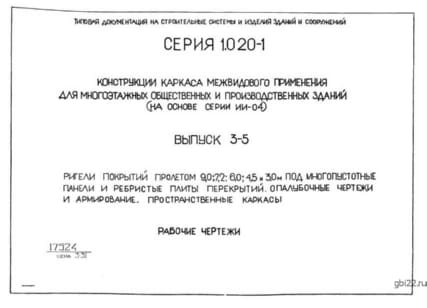

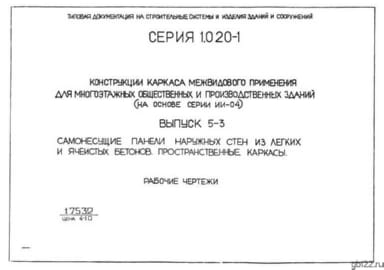

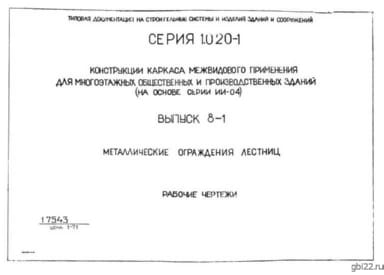

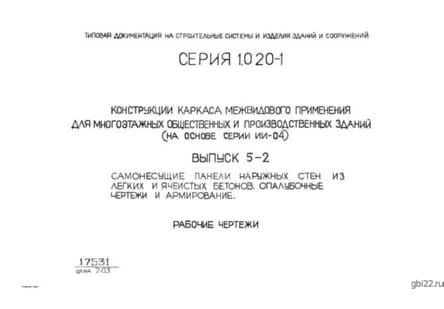

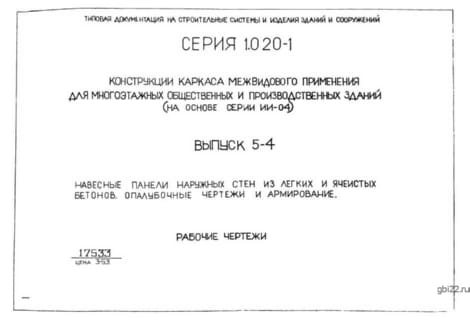

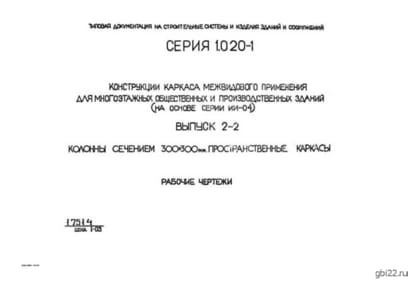

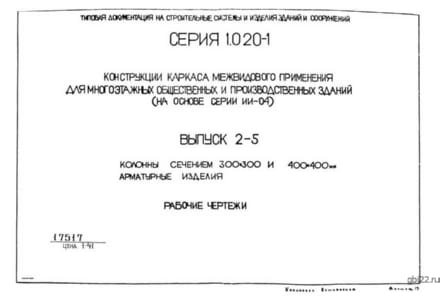

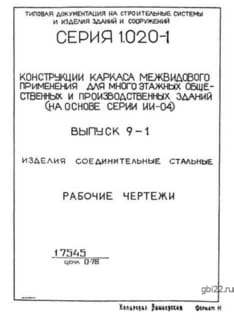

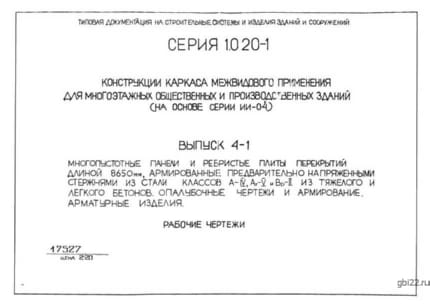

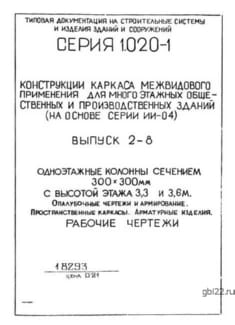

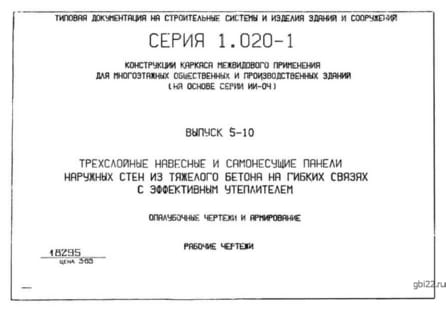

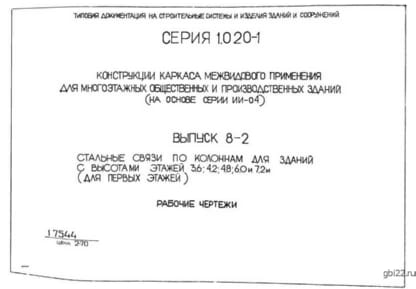

1.020-1 – серия рабочих чертежей, регламентирующая производство и монтаж.
Дополнительно на изделие наносят:
- печать ОТК,
- дату изготовления,
- товарный знак производителя,
- массу конструкции.
Технические характеристики
Материалы и прочность:
- Бетон марки М300 (класс по морозостойкости и водонепроницаемости подбирается индивидуально).
- Армирование – пространственные каркасы и стержни из стали A-III и A-I (ГОСТ 5781-75), соединенные сваркой.
- Монтажные петли и закладные детали из стали A-I с антикоррозионной обработкой.
Габариты и вес:
- Длина: 1180 мм
- Ширина: 550 мм
- Высота: 3270 мм
- Вес: 1743 кг
Контроль качества и эксплуатация
Каждая диафрагма проходит проверку на:
- прочность,
- жесткость,
- трещиностойкость.
Поверхность изделия должна быть ровной, без дефектов и обнаженной арматуры. Геометрия контролируется по рабочим чертежам.
Транспортировка и хранение
Перевозка осуществляется специализированным транспортом с надежной фиксацией. Хранение – в рабочем положении, с сортировкой по маркам.

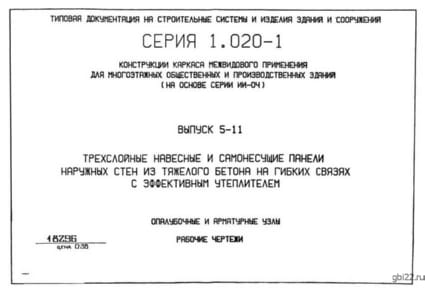

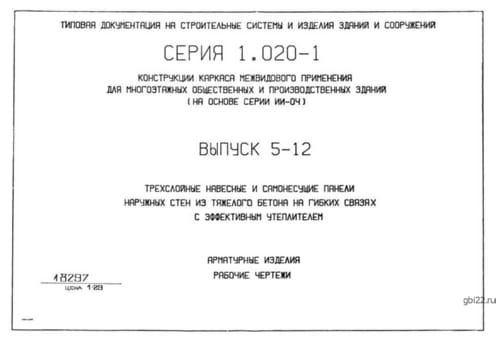

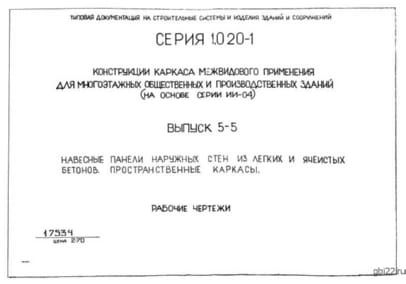

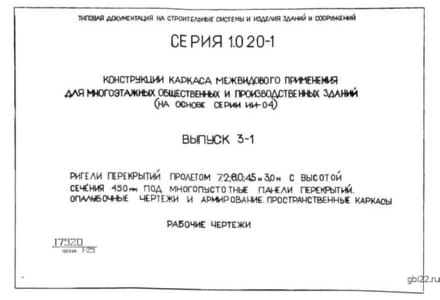

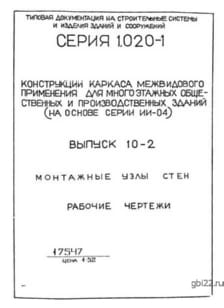

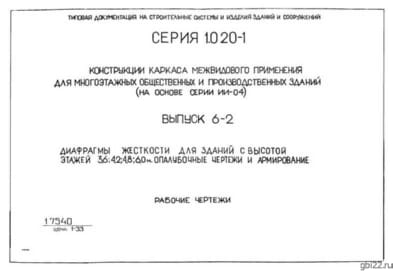

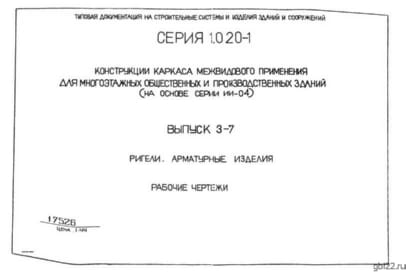

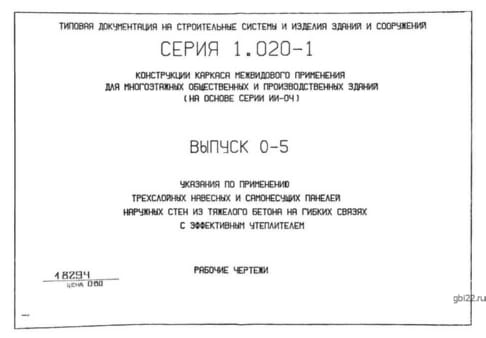

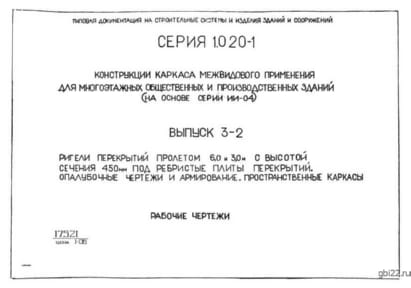

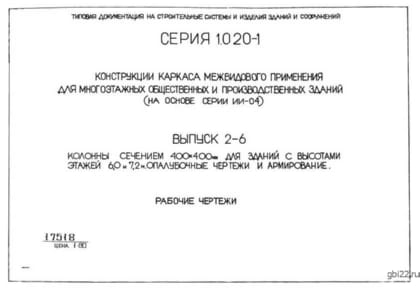

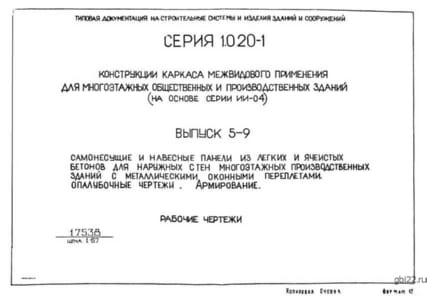

| Стандарт | серия |
| Номер стандарта | 1.020-1 |
| Статус | заменен серия ИИ 04 |
| Год выпущенного стандарта | 1981 |

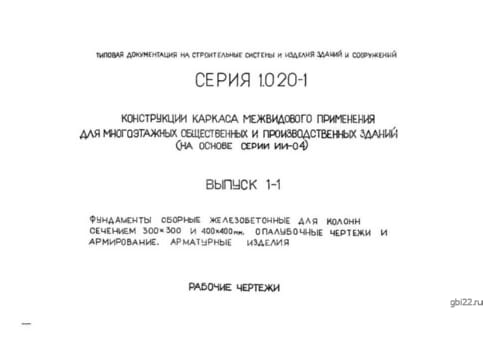

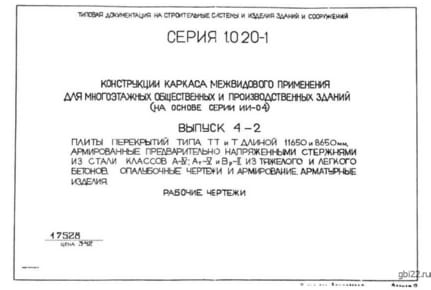

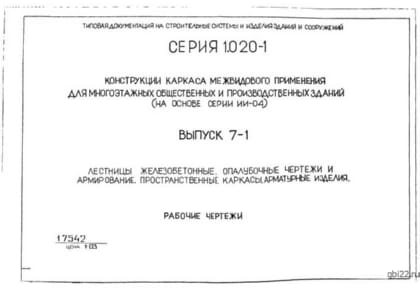

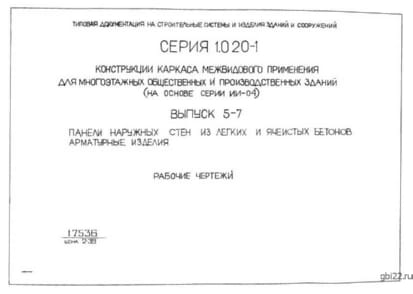

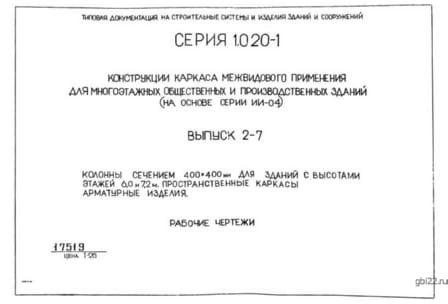

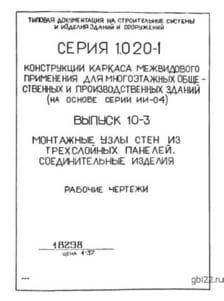

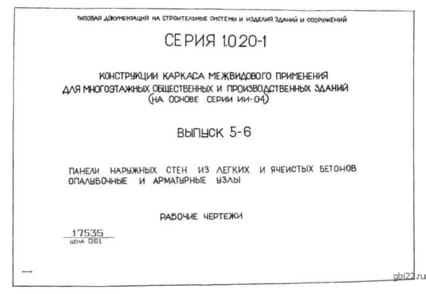

| Название стандарта | Конструкции каркаса межвидового применения для многоэтажных общественных и производственных зданий. |
| Название | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Номер стандарта | Цена | |
|---|---|---|---|---|---|---|---|
| 5560 | 140 | 2810 | 4450 | 1.020-1/87 |
