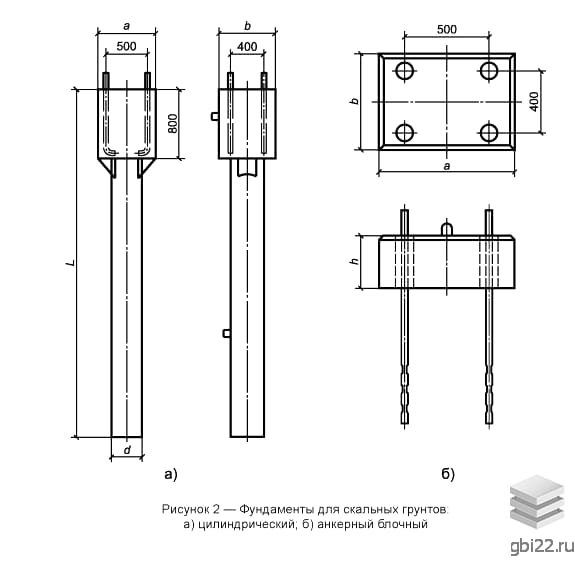

Фундаменты блочные с анкерным креплением стоек для скальных грунтов ФСБ 1-3

Фундаменты блочные с анкерным креплением стоек для скальных грунтов ФСБ 1-3 (ГОСТ Р 54272-2010) представляют собой высокопрочные строительные изделия прямоугольной формы, которые оснащены анкерными креплениями для надежного закрепления стоек контактной сети. Эти унифицированные конструкции соответствуют строгим техническим требованиям и изготавливаются из качественных материалов, что обеспечивает надежную фиксацию опор даже в сложных условиях скальных грунтов.

Маркировка изделий

Железобетонные конструкции маркируются в соответствии с ГОСТ Р 54272-2010, используя буквенно-цифровые комбинации. Маркировочные символы указываются как в документации, так и на боковой грани готового изделия. Рассмотрим подробнее маркировку ФСБ 1-3:

ФСБ – тип конструкции (фундамент блочный с анкерным основанием);

1 – типоразмер;

3 – индекс несущей способности.

Символы наносятся на поверхность изделий несмываемой черной краской в виде специального штампа. В маркировку также включаются дата выпуска, наименование производителя, номер партии, отпускная масса и штамп ОТК.

Технические характеристики

Материал: тяжелый бетон класса B30.

Водонепроницаемость: марки W6 согласно ГОСТ 26633.

Морозостойкость: от F150 до F200, в зависимости от расчетной температуры воздуха.

Армирование: стержневая горячекатаная сталь класса AIII, с возможностью использования стали класса A-I и проволоки класса Bp-I по согласованию с заказчиком.

Анкерные болты: сталь C245 марки Ст3сп5.

Монтаж и защита

В теле изделий предусмотрены строповочные петли из гладкой стали класса A-I, необходимые для монтажа. Металлические элементы обязательно покрываются антикоррозионными и гидроизоляционными растворами для защиты от коррозии.

Контроль качества

Готовая партия железобетонной продукции проходит проверку на качество в соответствии с ГОСТ 13015. На поверхности конструкций не должно быть дефектов, и они должны соответствовать геометрическим параметрам, указанным в рабочих чертежах ГОСТ Р 54272-2010. Все результаты испытаний фиксируются в документации, выданной производителем.

Хранение и транспортировка

Хранение и транспортировка изделий осуществляется в соответствии с требованиями ГОСТ Р 54272-2010. Фундаменты хранят в специальных помещениях под навесом или на открытом воздухе, избегая повреждений. Конструкции складируют в горизонтальном положении с использованием деревянных подкладок для предотвращения трения и рассортировывают по маркам.

Перевозка допускается на автомобильном и железнодорожном транспорте с надежной фиксацией изделий в кузове. Для монтажа и подъема используются специальные устройства за строповочные петли. Запрещается навал и сброс изделий при погрузочно-разгрузочных работах, необходимо соблюдать осторожность и правила техники безопасности.

Основные характеристики

Длина: 1770 мм

Ширина: 800 мм

Высота: 670 мм

Вес: 350 кг

Марка бетона: М400
