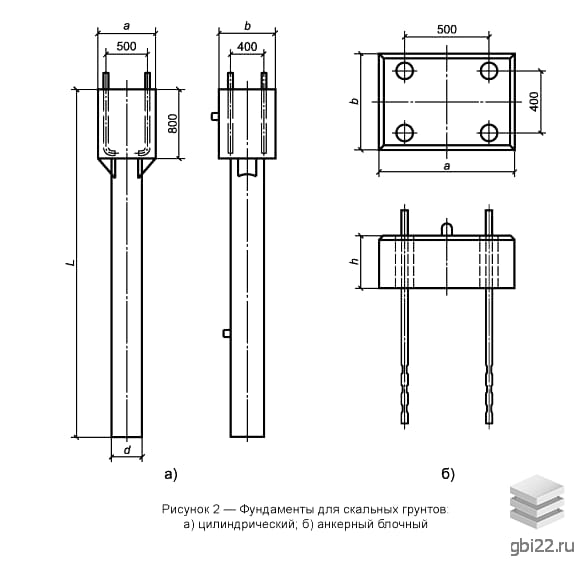

Фундаменты блочные с анкерным креплением стоек для скальных грунтов ФСБ 1-4

Фундаменты блочные с анкерным креплением ФСБ 1-4 (по ГОСТ Р 54272-2010) представляют собой высокопрочные строительные элементы прямоугольной формы, оснащенные анкерными креплениями для надежного закрепления стоек контактной сети. Эти унифицированные конструкции соответствуют строгим техническим стандартам и изготавливаются из качественных материалов, что обеспечивает надежную фиксацию опор даже в сложных скальных грунтах.

Маркировка изделий

Железобетонные конструкции маркируются в соответствии с ГОСТ Р 54272-2010, используя буквенно-цифровые комбинации. Маркировочные символы указываются как в документации, так и на боковой грани готового изделия. Рассмотрим подробнее маркировку ФСБ 1-4:

ФСБ – тип конструкции (фундамент блочный с анкерным основанием);

1 – типоразмер;

4 – индекс несущей способности.

Символы наносятся на поверхность изделий несмываемой черной краской с использованием специального штампа. В маркировку также включаются дата выпуска, наименование производителя, номер партии, отпускная масса и штамп ОТК.

Технические характеристики

Материал: тяжелый бетон класса B30.

Водонепроницаемость: марки W6 по ГОСТ 26633.

Морозостойкость: от F150 до F200, в зависимости от расчетной температуры воздуха.

Армирование: стержневая горячекатаная сталь класса AIII, с возможностью использования стали класса A-I и проволоки класса Bp-I по согласованию с заказчиком.

Конструкция и защита

В теле изделий предусмотрены строповочные петли из гладкой стали класса A-I, необходимые для монтажа. Анкерные болты изготовлены из стали марки C245 (Ст3сп5). Важным этапом является защита от коррозии: металлические элементы покрываются антикоррозионными и гидроизоляционными растворами.

Контроль качества

Готовая партия продукции проходит проверку качества в соответствии с ГОСТ 13015. На поверхности конструкций не должно быть дефектов, и они должны соответствовать геометрическим параметрам, указанным в рабочих чертежах ГОСТ Р 54272-2010. Все результаты испытаний фиксируются в документации, выданной производителем.

Хранение и транспортировка

Хранение и транспортировка изделий осуществляется в соответствии с требованиями ГОСТ Р 54272-2010. Фундаменты следует хранить в специальных помещениях под навесом или на открытом воздухе, избегая повреждений. Конструкции укладываются в горизонтальном положении в штабеля с использованием деревянных подкладок для предотвращения трения и рассортированы по маркам.

Перевозка возможна на автомобильном и железнодорожном транспорте с надежной фиксацией в кузове. Для монтажа и подъема используются специальные устройства за строповочные петли. Запрещается навал и сброс изделий при погрузочно-разгрузочных работах, необходимо соблюдать осторожность и правила техники безопасности.

Основные характеристики

Длина: 1770 мм

Ширина: 800 мм

Высота: 670 мм

Вес: 350 кг

Марка бетона: М400
