Сборные фундаменты под колонны 1Ф 12-9-2: характеристики и применение

Маркировка фундаментов 1Ф 12-9-2 (ГОСТ 24022–80) расшифровывается следующим образом:

• 1Ф – тип конструкции, предназначенный для неагрессивных грунтовых условий;
• 12-9 – габариты опорной плиты (1200?900 мм);
• 2 – модификация для стен толщиной свыше 250 мм или бескаркасных сооружений.

Основные параметры изделия

Технические характеристики:

• Длина: 1200 мм
• Ширина: 900 мм
• Высота: 650 мм
• Масса: 1200 кг
• Объём бетона: 0,49 м?
• Марка бетона: М200

Область применения

Железобетонные фундаменты стаканного типа 1Ф 12-9-2 предназначены для:

• Малоэтажных промышленных сооружений
• Сельскохозяйственных построек
• Каркасных зданий с металлическими или ЖБ колоннами

Ограничения: не допускается использование в сейсмически активных зонах (более 8 баллов) и на участках с высокоагрессивными грунтовыми водами.

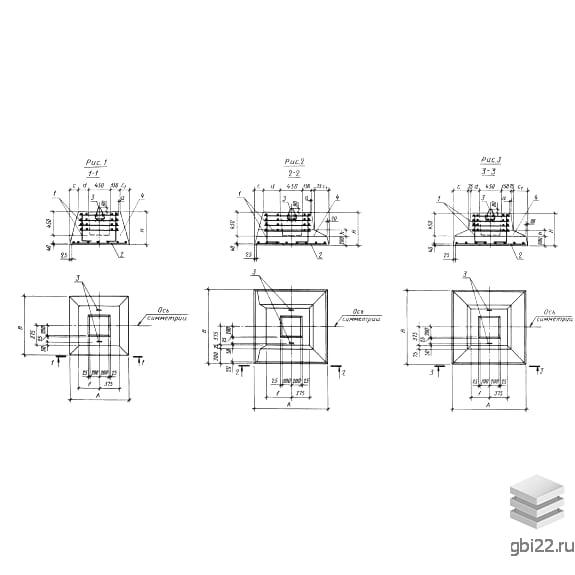

Конструктивные особенности

Изделие состоит из:

• Монолитной опорной плиты
• Железобетонного стакана для монтажа колонн

Производство осуществляется согласно:

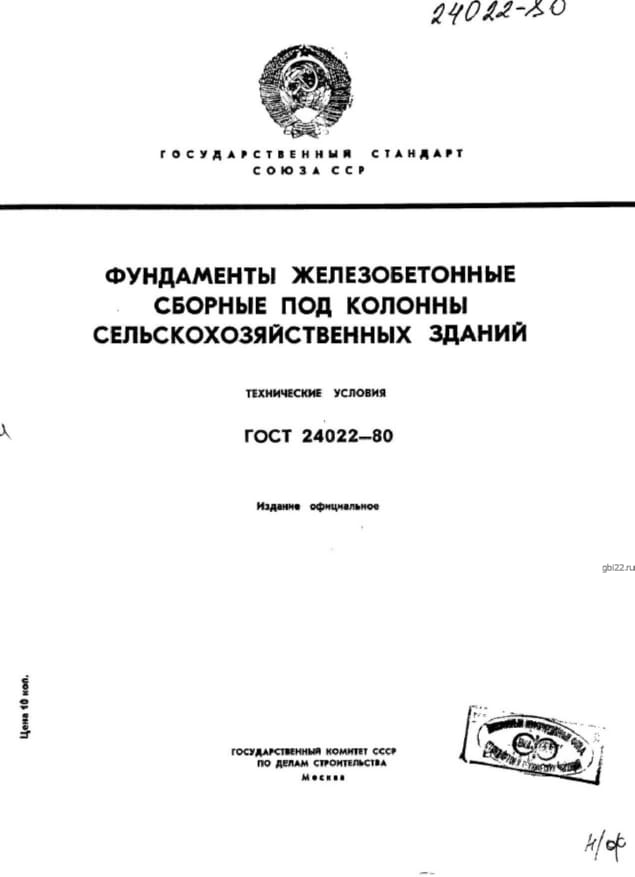

• ГОСТ 24022-80 (технические требования)
• ГОСТ 18886-73 (формовочные оснастки)

Технология изготовления

Для производства применяются:

• Тяжёлый бетон марки М200
• Арматура класса А-Ш (ГОСТ 5781–75)
• Сварные сетки (ГОСТ 10922–75)

Контроль качества соответствует нормам ГОСТ 13015–75.

Транспортировка и хранение

• Перевозка – в один ярус с надёжным креплением
• Складирование – не более 2 рядов в высоту
• Прокладки между изделиями – деревянные, толщиной от 80 мм

Маркировка готовых изделий

На боковую грань наносится несмываемой краской:

• Наименование производителя
• Маркировка изделия
• Дата изготовления
• Клеймо ОТК
• Масса конструкции
