Сборные фундаменты под колонны 3Ф 15-15-1: характеристики и применение

Маркировка и расшифровка

3Ф 15-15-1 – это сборный железобетонный фундамент стаканного типа, соответствующий ГОСТ 24022–80. Его маркировка включает:

• 3Ф – обозначение типа конструкции для грунтов с возможным наличием слабоагрессивных вод;
• 15-15 – габариты опорной плиты (1500?1500 мм);
• 1 – индекс, указывающий на применение для стен толщиной до 250 мм или бескаркасных сооружений.

Основные параметры

• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 650 мм
• Вес: 1900 кг
• Марка бетона: М200

Область применения

Конструкции предназначены для возведения малоэтажных промышленных и сельскохозяйственных объектов на устойчивых грунтах. Допускается использование при отсутствии агрессивных подземных вод или их слабой активности. Запрещён монтаж в сейсмически активных зонах (более 8 баллов).

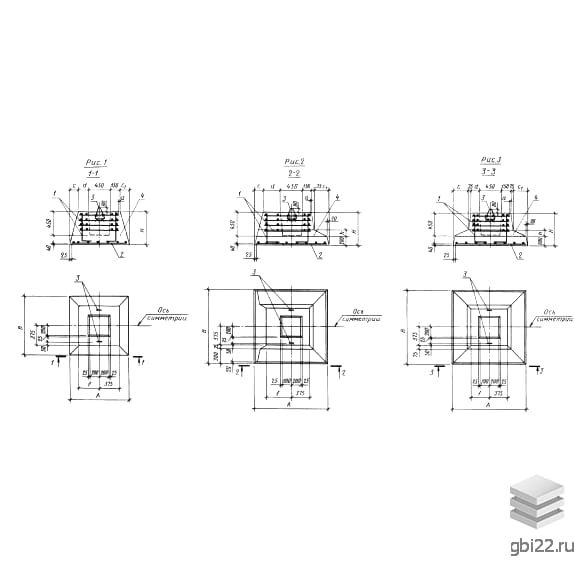

Конструктивные особенности

Фундамент состоит из:

• Железобетонного стакана для монтажа колонн;
• Монолитной опорной плиты.

Технические требования

• Изготовление по ГОСТ 24022-80 и ГОСТ 18886-73;
• Армирование сварными сетками из арматуры класса А-Ш (ГОСТ 5781–75);
• Запрещены дефекты поверхности (трещины >5 мм, сколы, обнажение арматуры).

Транспортировка и хранение

Перевозка допускается в один ярус с надёжным креплением. Хранение – штабелями до 2 рядов с деревянными прокладками (толщина от 80 мм).

Маркировка изделий

На боковую грань наносится несмываемой краской:

• Наименование производителя;
• Марка фундамента;
• Дата изготовления;
• Вес конструкции;
• Штамп ОТК.
