Сборные фундаменты под колонны 3Ф 18-18-2: характеристики и применение

Маркировка и расшифровка

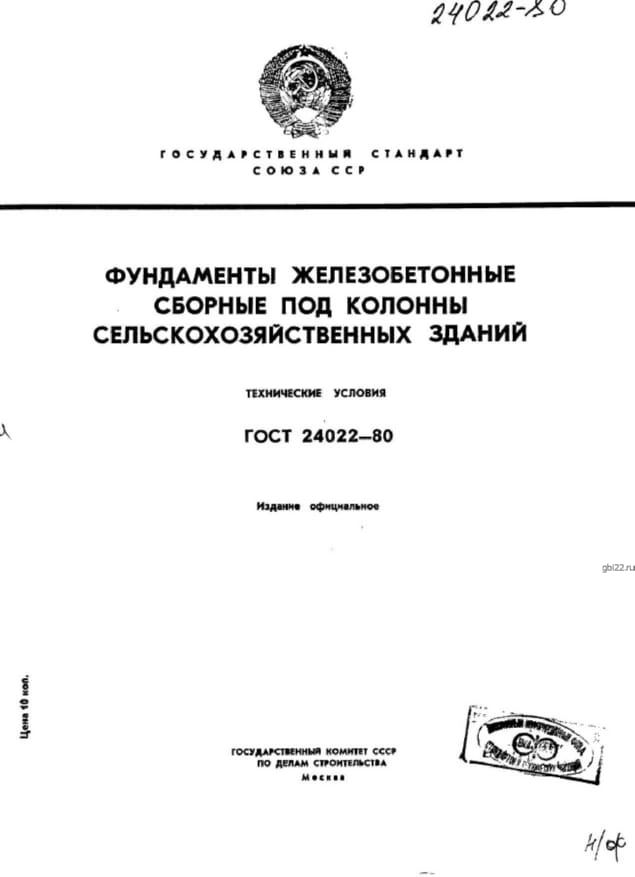

Фундаменты 3Ф 18-18-2 изготавливаются согласно ГОСТ 24022–80 и маркируются по ГОСТ 23009–78. Обозначение включает:

• 3Ф – тип конструкции для грунтов с возможным наличием слабоагрессивных вод;
• 18-18 – габариты опорной плиты (1800?1800 мм);
• 2 – модификация для стен толщиной свыше 250 мм.

Основные параметры

Габариты и вес:

• Длина: 1800 мм
• Ширина: 1800 мм
• Высота: 900 мм
• Масса: 3400 кг
• Объем бетона: 1,34 м?

Область применения

Железобетонные фундаменты стаканного типа 3Ф 18-18-2 предназначены для:

• Малоэтажных промышленных зданий
• Сельскохозяйственных объектов
• Участков с неагрессивными или слабоагрессивными грунтовыми водами

Ограничения: не применяются в сейсмически активных зонах (более 8 баллов).

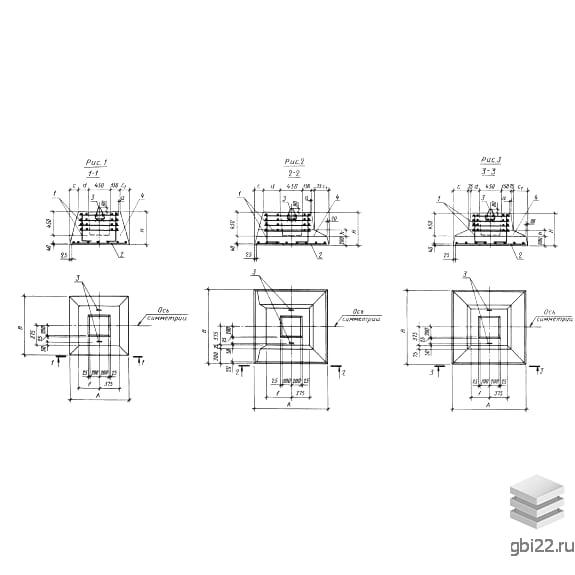

Конструктивные особенности

Составные элементы:

• Железобетонный стакан под колонну
• Монолитная опорная плита

Материалы:

• Бетон: М200
• Арматура: класс А-Ш (ГОСТ 5781–75)
• Соединения: контактная сварка (ГОСТ 10922–75)

Производство и контроль качества

Изготовление осуществляется:

• В стальных формах (ГОСТ 18886-73)
• С соблюдением норм морозостойкости (СНиП II-21–75)
• С контролем плотности бетона (СНиП II-28–73)

Требования к готовым изделиям:

• Отсутствие трещин глубиной более 5 мм
• Запрещено оголение арматуры
• Максимальный размер сколов – до 5 мм

Маркировка и транспортировка

На изделие наносится:

• Название производителя
• Марка фундамента
• Дата изготовления
• Вес (в тоннах)
• Штамп ОТК

Условия хранения:

• Штабелирование не более 2 ярусов
• Деревянные прокладки толщиной от 80 мм
• Транспортировка – в один ряд с надежным креплением
