Фундаменты трехлучевые с анкерным креплением для скальных грунтов ФСА 2-3

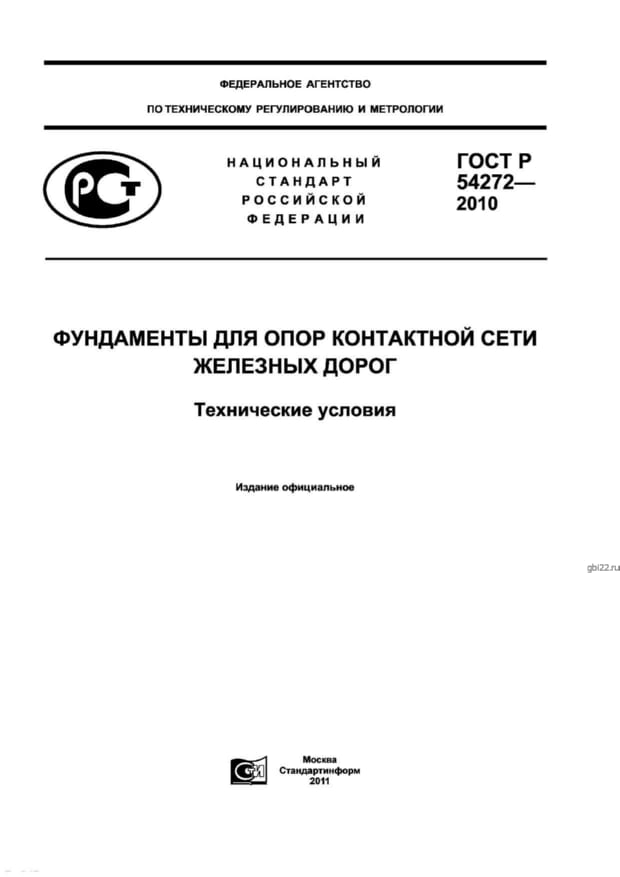

Фундаменты трехлучевые с анкерным креплением для скальных грунтов ФСА 2-3 (ГОСТ Р 54272-2010) представляют собой высокопрочные железобетонные конструкции с вытянутой цилиндрической формой. На верхней части располагается прямоугольный блок, оснащенный четырьмя анкерными болтами, предназначенными для надежного крепления стоек контактной сети. Эти изделия производятся из качественного материала и предназначены для установки в твердых грунтах, что обеспечивает надежную фиксацию опор даже в сложных условиях.

Расшифровка маркировки

ФСА – тип элемента (фундамент скальный с анкерным креплением опор контактной сети);

2 – длина в метрах;

3 – индекс несущей способности.

Маркировка должна быть нанесена на поверхность каждого изделия черной несмываемой краской, устойчивой к влаге и температурным колебаниям. Кроме марки, необходимо указать дату производства, номер партии, логотип производителя, массу элемента и штамп ОТК.

Производственные характеристики

Фундаменты ФСА 2-3 (ГОСТ Р 54272-2010) изготавливаются на современных заводах в строгом соответствии с рабочими чертежами и нормами ГОСТ 54272-2010. В процессе производства обязательно осуществляется пооперационный контроль качества используемых материалов.

Материалы и свойства

Основой этих изделий является тяжелый бетон класса B30. Водонепроницаемость соответствует марке W6 по требованиям ГОСТ 26633, а морозостойкость определяется расчетной температурой воздуха в зоне эксплуатации, принимая значения от F150 до F200.

Качество конструкции обеспечивается качественным армированием арматурными каркасами, где в качестве рабочей арматуры используется горячекатаная сталь класса AIII. В теле изделий предусмотрены строповочные петли из стали класса A-I, необходимые для подъема и монтажа.

Антикоррозионная защита

Анкерные болты изготавливаются из стали C245 марки Ст3сп5. Важным этапом является защита от коррозии: металлические компоненты покрываются антикоррозионными и гидроизоляционными составами. Каждая партия изделий проходит контроль качества, включая проверку на прочность, трещиностойкость и отсутствие дефектов.

Хранение и транспортировка

Хранение фундаментов ФСА 2-3 (ГОСТ Р 54272-2010) осуществляется на оборудованных складах с использованием деревянных подкладок. Маркировочные символы должны быть четко видны. Транспортировка производится автомобильным или железнодорожным транспортом, с обязательной фиксацией изделий для предотвращения смещения.

Погрузочно-разгрузочные работы выполняются с использованием специализированной техники, соблюдая все правила безопасности. Изделия поднимаются за строповочные петли, а подъездные пути должны быть должным образом подготовлены. Запрещается подвергать конструкции падению или перемещать их волоком, так как это может привести к повреждению и потере эксплуатационных характеристик.

Основные характеристики

Длина: 2000 мм

Ширина: 670 мм

Высота: 670 мм

Вес: 900 кг

Марка бетона: М400
