Фундаменты трехлучевые с анкерным креплением для скальных грунтов ФСА 4-4

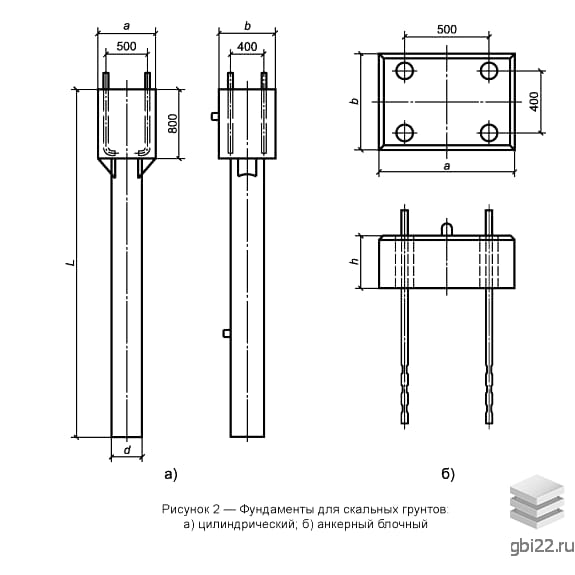

Фундаменты трехлучевые с анкерным креплением для скальных грунтов ФСА 4-4 (ГОСТ Р 54272-2010) представляют собой высокопрочные железобетонные конструкции с вытянутой цилиндрической формой. На верхней части располагается прямоугольный блок, оснащенный четырьмя анкерными болтами, предназначенными для надежного крепления стоек контактной сети. Эти изделия производятся из качественного материала и предназначены для установки в твердых грунтах, что обеспечивает надежную фиксацию опор даже в сложных условиях.

Расшифровка маркировки

ФСА – тип элемента (фундамент скальный с анкерным креплением опор контактной сети);

4 – длина в метрах;

4 – индекс несущей способности.

Маркировка должна быть нанесена на поверхность каждого изделия черной несмываемой краской, устойчивой к влаге и температурным колебаниям. Кроме марки, необходимо указать дату производства, номер партии, логотип производителя, массу элемента и штамп ОТК.

Производственные характеристики

Фундаменты ФСА 4-4 (ГОСТ Р 54272-2010) изготавливаются на современных заводах в строгом соответствии с рабочими чертежами и нормами ГОСТ. В процессе производства обязательно осуществляется пооперационный контроль качества используемых материалов. Основой этих изделий является тяжелый бетон класса B30.

Технические параметры

Водонепроницаемость: марки W6 по требованиям ГОСТ 26633;

Морозостойкость: от F150 до F200 в зависимости от расчетной температуры воздуха;

Армирование: качественные арматурные каркасы из горячекатаной стали класса AIII.

Дополнительные особенности

В теле изделий предусмотрены строповочные петли из стали класса A-I, необходимые для подъема и монтажа. Анкерные болты изготавливаются из стали марки C245 (Ст3сп5). Важным этапом является защита от коррозии: металлические элементы покрываются антикоррозионными и гидроизоляционными составами.

Контроль качества

Каждая партия изделий проходит контроль на соответствие стандартам. Они должны быть изготовлены из однородного материала и по единой технологии, проверяются на прочность, трещиностойкость, отсутствие пятен и других дефектов. Изделия, прошедшие контроль, получают сертификат соответствия, а те, что не соответствуют требованиям, отправляются на доработку.

Хранение и транспортировка

Фундаменты ФСА 4-4 (ГОСТ Р 54272-2010) хранятся на оборудованных складах с использованием деревянных подкладок. Маркировка должна быть четко видна. Транспортировка осуществляется автомобильным или железнодорожным транспортом, при этом изделия должны быть надежно зафиксированы для предотвращения смещения. Погрузочно-разгрузочные работы выполняются с использованием специализированной техники с соблюдением всех норм безопасности. Подъем осуществляется за строповочные петли, а перемещение волоком строго запрещено.

Основные характеристики

Длина: 4000 мм

Ширина: 670 мм

Высота: 670 мм

Вес: 1800 кг

Марка бетона: М400
