Площадочный вкладыш ЛСП 12 (ГОСТ 8717-2016)

Площадочный вкладыш ЛСП 12 – это Г-образная строительная конструкция, созданная путем комбинирования металла и бетона в единый монолит. Изделие предназначено для установки внутренних и наружных лестничных маршей в отапливаемых и неотапливаемых зданиях.

Расшифровка маркировки

ЛСП – обозначение изделия (лестничный площадочный вкладыш);

12 – длина в дециметрах.

Площадочный вкладыш устанавливается в конце лестничного марша и приваривается к площадке. Наличие закладных деталей обеспечивает удобство монтажа и соединения строительных элементов. Декоративный лицевой слой придает изделию привлекательный внешний вид и обеспечивает гладкую поверхность, удобную для передвижения.

Варианты исполнения

Элементы данного типа изготавливаются в двух вариантах – левом и правом, что связано с различиями в исполнении лестничных подъемов, которые могут быть против часовой стрелки или по часовой стрелке.

Климатические условия

Для применения ЛСП 12 (ГОСТ 8717-2016) температура наружного воздуха не должна опускаться ниже -40 градусов по Цельсию, а сейсмическая активность района допускается до 9 баллов.

Шифр изделия

Все железобетонные элементы лестниц имеют буквенно-числовой шифр, который содержит основную информацию о габаритах, конструктивных особенностях и материалах. Например, расшифровка маркировки ЛСП 12 (ГОСТ 8717-2016) выглядит следующим образом:

• ЛСП – название изделия;
• 12 – длина в дм.

На готовом вкладыше с помощью трафаретной окраски или штампов указываются такие данные, как вес, дата производства, штамп отдела технического контроля, товарный знак завода-изготовителя и маркировка.

Материалы и технологии

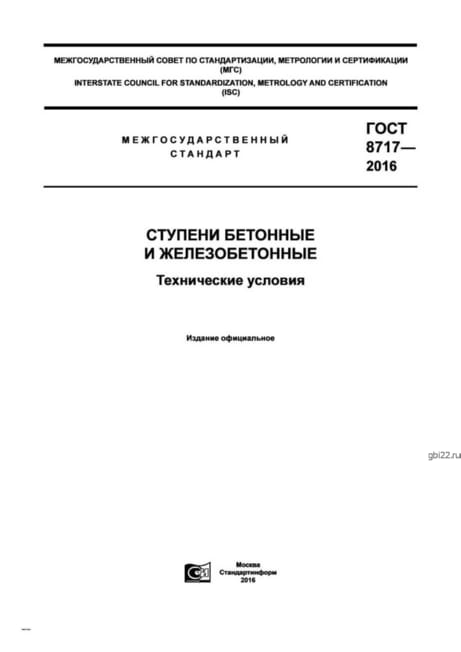

ГОСТ 8717-2016 является основным регламентом для производства высококачественных площадочных вкладышей. Для наружных лестниц используется тяжелый бетон В22,5, а для внутренних лестниц в зданиях до 5 этажей допускается применение силикатного бетона. Для остальных конструкций применяется состав В22,5.

Марки бетонной смеси по морозостойкости и водонепроницаемости определяются индивидуально в соответствии с ГОСТ 10060 и ГОСТ 12730. Заливка бетона и металла формирует высокопрочный, долговечный монолит, устойчивый к трещинам, что делает армирование площадочных вкладышей эффективным.

Армирование

Армирование ЛСП 12 (ГОСТ 8717-2016) осуществляется стальными сетками, составленными из стержней горячекатаной арматурной стали классов A240, A400 и арматурной проволоки класса Вр500. Производственный процесс включает оснащение вкладыша монтажными петлями для упрощения погрузочно-разгрузочных работ.

Качество и складирование

Внешний вид и качество поверхностей готовых вкладышей должны соответствовать требованиям ГОСТ 13015. Лицевая шлифованная мозаичная часть должна соответствовать категории A0 или A1, а лицевая гладкая – A1 или A2.

Складирование вкладышей производится в контейнерах или в плотно сформированном штабеле. Использование деревянных подкладок обязательно, прокладка осуществляется через каждое изделие.

Транспортировка

Площадочные вкладыши ЛСП 12 (ГОСТ 8717-2016) транспортируются в контейнерах или специальных пакетах с использованием специализированного транспорта и креплений, предотвращающих смещение конструкций, их навалы и сколы.

Основные характеристики

Длина: 1200 мм

Ширина: 260 мм

Высота: 145 мм

Вес: 75 кг

Марка бетона: М300
