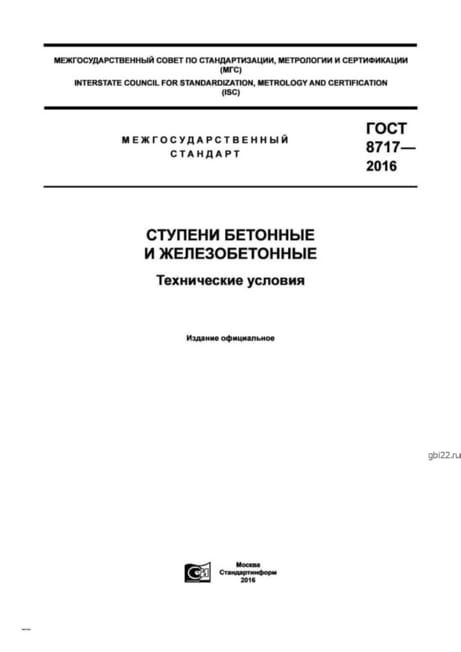

Ступень верхняя фризовая ЛСВ 17 л (ГОСТ 8717-2016)

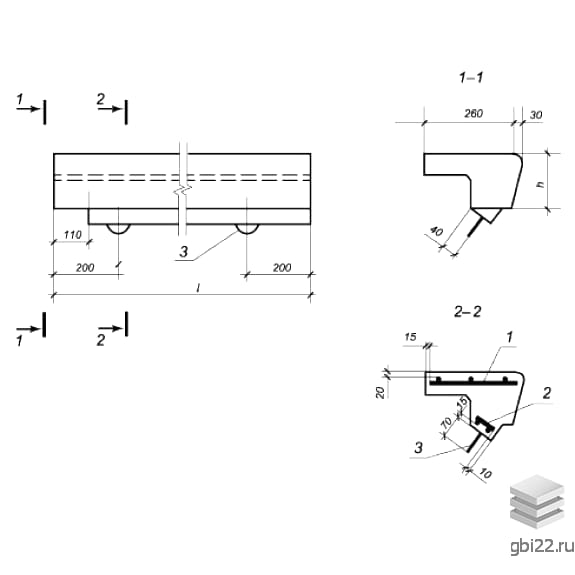

Ступень верхняя фризовая ЛСВ 17 л – это Г-образная конструкция, созданная путем соединения металла и бетона. Небольшой выступ обусловлен областью применения данного изделия, которое предназначено для устройства внутренних и наружных лестниц в зданиях с отоплением и без него.

При монтаже марша ступень фиксируется выступающей частью к смежным элементам, установленным на сплошном основании, что обеспечивает удобное завершение лестничного схода и плавный переход в лестничную площадку.

Декоративный лицевой слой ступени придает лестнице привлекательный внешний вид и обеспечивает гладкую поверхность, удобную для передвижения.

Изделия данного типа могут быть выполнены в двух вариантах – левом и правом, что связано с различиями в исполнении лестничных подъемов – против и по часовой стрелке.

Климатические условия и маркировка

Климатические условия для применения ЛСВ 17 л (ГОСТ 8717-2016) включают температуру наружного воздуха не ниже -40 градусов по Цельсию и сейсмическую активность района до 9 баллов.

Каждый элемент лестницы, включая ступени, обозначается буквенно-числовой аббревиатурой – маркой. Благодаря маркировке можно получить основную информацию об изделии в сжатом виде. Рассмотрим расшифровку ЛСВ 17 л (ГОСТ 8717-2016):

• ЛСВ – лестничная ступень верхняя фризовая;
• 17 – длина в дециметрах;
• л – левое исполнение.

Марка наносится на поверхность готовой конструкции контрастной водостойкой краской. Дополнительно могут быть указаны вес в килограммах, дата производства, название завода и штамп ОТК.

Технические характеристики

Длина: 1760 мм

Ширина: 260 мм

Высота: 145 мм

Вес: 100 кг

Марка бетона: М300

Материалы и армирование

Для изготовления ступеней по данному регламенту, предназначенных для наружных лестниц, используется тяжелый бетон В22,5. Для внутренних лестниц в зданиях до 5 этажей допускается применение силикатного бетона, а для остальных конструкций – бетон В22,5.

Марки бетона по морозостойкости и водонепроницаемости определяются автором проекта индивидуально в соответствии с ГОСТ 10060 и ГОСТ 12730.

Совместная работа бетона и металла обеспечивает высокопрочный, долговечный и трещиностойкий монолит, поэтому армирование верхних фризовых ступеней является эффективным решением. Для армирования ЛСВ 17 л (ГОСТ 8717-2016) используются стержни из горячекатаной арматурной стали классов A240 и A400, а также арматурная проволока класса Вр500, из которых формируются арматурные сетки.

Дополнительно в изделие устанавливаются стальные закладные детали и укладываются монтажные петли. Первые предназначены для соединения ступеней со смежными конструкциями при строительстве, вторые – для погрузочно-разгрузочных работ.

Контроль качества и транспортировка

Готовые ЛСВ 17 л (ГОСТ 8717-2016) проходят проверку по ряду показателей на соответствие стандартам, внешний вид и качество поверхности также проверяются согласно ГОСТ 13015.

Складирование ступеней осуществляется в контейнерах или в плотно сформированном штабеле. Использование деревянного подкладочного инвентаря обязательно, прокладка осуществляется через каждое изделие.

Перевозка ЛСВ 17 л (ГОСТ 8717-2016) осуществляется в контейнерах или специальных пакетах с использованием специализированного транспорта и креплений, предотвращающих смещение изделий, их навалы и сколы.
