Лотковые днища ЛД 10 (СК 3301-86)

Маркировка и расшифровка изделий

Лотковые днища ЛД 10 (СК 3301-86) – стандартизированные железобетонные конструкции, используемые при прокладке подземных коммуникаций. Маркировка изделий включает ключевые параметры:

1. ЛД – тип конструкции (лотковое днище).
Вариации:
• ЛДО – с отверстием для приямка,
• ЛДП – с опорной подушкой,
• ЛДУ – угловое исполнение.

2. 10 – типоразмер изделия.

3. СК 3301-86 – обозначение нормативного документа (серия конструкций).

Конструктивные особенности

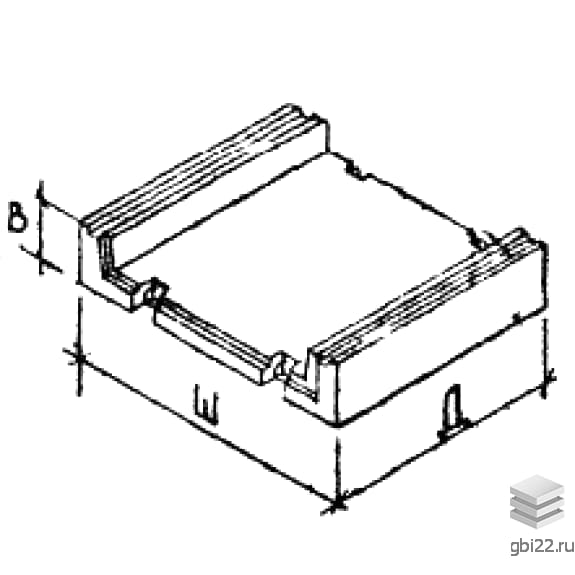

Изделия имеют П-образную форму с ребристыми торцевыми гранями. На противоположных сторонах расположены строповочные выемки. В зависимости от проекта, днища могут комплектоваться центральным прямоугольным отверстием или трапециевидным выступом.

Сфера применения

Конструкции применяются при монтаже сборных каналов для теплотрасс диаметром 50–1400 мм. Лотковые днища выполняют функцию опоры для труб, а в сочетании с перекрытиями обеспечивают защиту коммуникаций от грунтовых нагрузок и внешних воздействий.

Технические характеристики

• Габариты: 2480?3570?300 мм
• Масса: 3380 кг
• Бетон: марка М300 (класс В22.5)
• Морозостойкость: F50
• Макс. нагрузка: 3.7 т

Производство и материалы

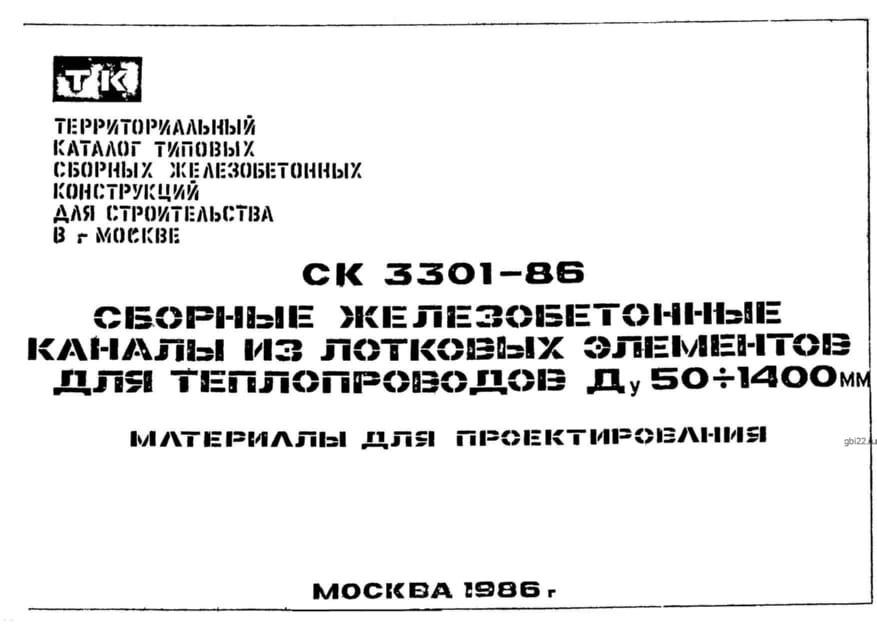

Изготовление регламентировано Альбомом СК 3301-86. Конструкции производятся из тяжелого бетона с армированием стальными сетками (класс AI–AIII по ГОСТ 5781-82). Для защиты от коррозии:

• Металлические элементы покрываются антикоррозийными составами
• Подземные части обрабатываются битумом (двухслойное покрытие)

Транспортировка и хранение

Правила складирования:

• Штабелирование не более 8 ярусов
• Обязательное использование деревянных подкладок (100?100 мм)
• Погрузка выполняется спецтехникой с захватными механизмами
