Брусковая перемычка 1ПР 3-22-12-14 (ГОСТ 948-76)

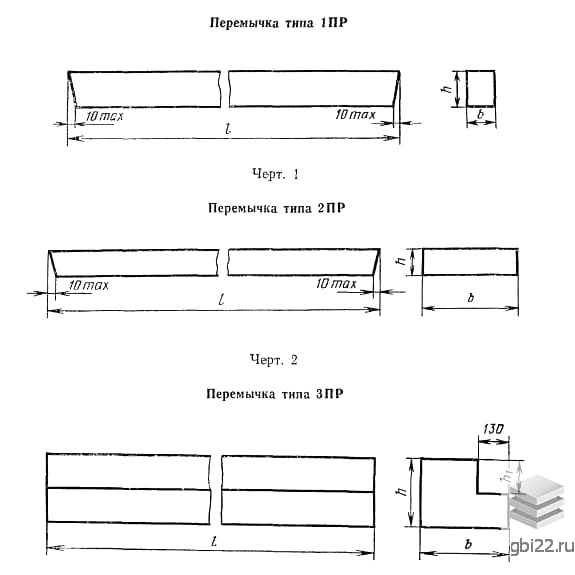

Брусковая перемычка 1ПР 3-22-12-14 – это прямоугольная, удлиненная железобетонная армированная конструкция, нижние ребра которой могут иметь конструктивные особенности, такие как скосы или закругления. Эти конструкции предназначены для использования в специфических условиях (сейсмические зоны, просадочные грунты и т.д.) и могут включать дополнительные выпуски арматуры и закладные элементы.

Расшифровка маркировки

1ПР – обозначение брусковой перемычки;

3 – расчетная нагрузка;

22 – длина в дециметрах;

12 – ширина в сантиметрах;

14 – высота в сантиметрах.

Основные характеристики

Длина: 2200 мм

Ширина: 120 мм

Высота: 140 мм

Вес: 91,76 кг

Марка бетона: М200

Применение

Перемычки используются для оформления оконных и дверных проемов в несущих конструкциях зданий, что позволяет укрепить эти слабые места. Они рассчитаны на распределение нагрузок от верхних стен и перекрытий на основание.

Качество и маркировка

На каждой готовой перемычке должны быть указаны основные сведения, такие как марка изделия, краткое наименование завода-изготовителя, дата производства и печать ОТК. На перемычках без монтажных петель на верхней грани указывается буква «В». Надписи наносятся на верхнюю или торцевую поверхность изделия стойкой краской.

Требования к производству

Для получения качественных брусковых перемычек 1ПР 3-22-12-14 (ГОСТ 948-76) необходимо строго соблюдать все стандарты и требования, указанные в ГОСТ 948-76. Основой конструкций служит тяжелый бетон, также возможно использование бетона на пористых заполнителях (керамзитобетон, шлакопемзобетон и др.). Применение пористых заполнителей делает изделия легче и экономичнее, но требует дополнительной гидроизоляции лицевых фасадных сторон.

Армирование

Армирование включает внедрение сварных каркасов, закладных изделий и монтажных петель в бетонную смесь. Для армирования перемычек используется горячекатаная сталь классов АI, АII, АIII и арматурная проволока ВI и ВрI. Проектное положение защитного слоя бетона и арматуры достигается с помощью фиксирующих устройств в опалубке.

Условия хранения и транспортировки

Отпуск готовых перемычек потребителю осуществляется при достижении бетоном не менее 70% от проектной прочности в теплое время года и 90% в холодный период. Брусковые перемычки 1ПР 3-22-12-14 (ГОСТ 948-76) следует хранить на специально подготовленных складах с ровным основанием. Изделия, не прошедшие контроль качества или не достигшие отпускной прочности, должны храниться отдельно. Перемычки укладываются в горизонтальном положении в штабеля с использованием прокладок. Все работы по хранению, погрузке и транспортировке должны проводиться с соблюдением мер, предотвращающих повреждение изделий.
