Брусковая перемычка 1ПР 8-38-12-22 (ГОСТ 948-76)

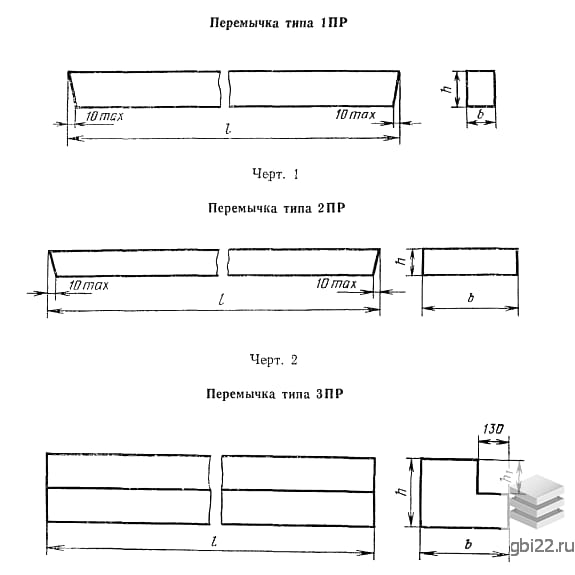

Брусковая перемычка 1ПР 8-38-12-22 – это прямоугольная, удлиненная железобетонная армированная конструкция, нижние ребра которой могут иметь различные конструктивные особенности, такие как скосы или закругления.

Маркировка изделия

1ПР – обозначение типа перемычки (брусковая);

8 – расчетная нагрузка;

38 – длина в дециметрах;

12 – ширина в сантиметрах;

22 – высота в сантиметрах.

Применение

Эти конструкции предназначены для использования в условиях, требующих особого внимания, таких как сейсмические зоны или просадочные грунты. Перемычки служат для оформления оконных и дверных проемов в несущих стенах, обеспечивая их укрепление и поддержку.

Нагрузочные характеристики

Перемычки рассчитаны на нагрузки от веса стен и перекрытий, которые располагаются выше, равномерно распределяя их на основание. Брусковые перемычки подходят для зданий различного назначения, где стены выполнены из кирпича или камня.

Качество и маркировка

На каждой готовой конструкции должны быть указаны основные сведения, такие как марка изделия, краткое наименование завода-изготовителя, дата выпуска и печать ОТК. На перемычках без монтажных петель на верхней грани указывается буква «В». Нанесение информации осуществляется стойкой, несмываемой краской.

Требования к производству

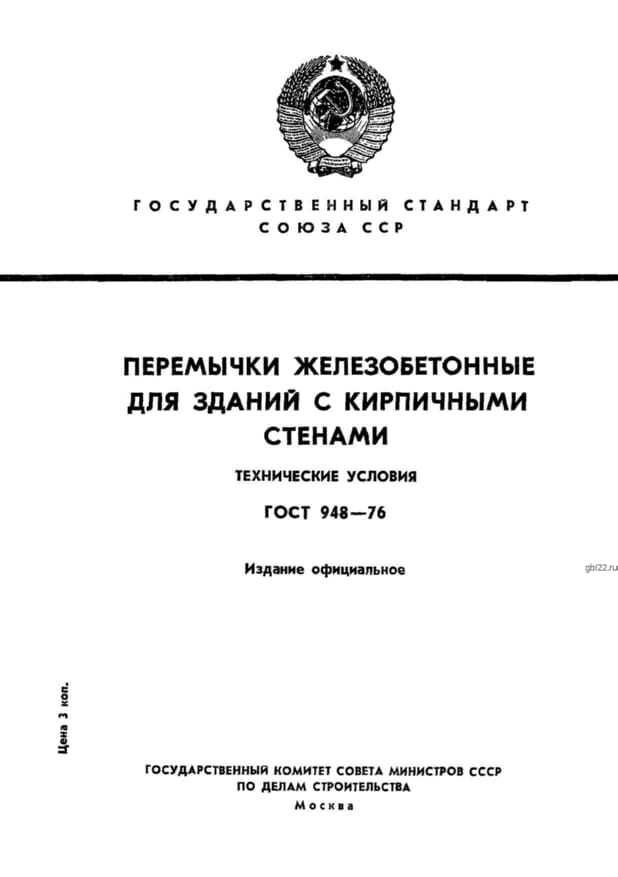

Для получения качественных брусковых перемычек 1ПР 8-38-12-22 (ГОСТ 948-76) необходимо строго соблюдать все стандарты и требования, указанные в ГОСТ 948-76. Основой конструкций служит тяжелый бетон, также возможно использование бетона на пористых заполнителях, таких как керамзитобетон или шлакопемзобетон.

Параметры бетона

Марка бетона для перемычек должна быть не ниже М200, а класс морозостойкости зависит от условий эксплуатации и может варьироваться от Мрз35 до Мрз200.

Армирование

Армирование включает в себя внедрение сварных каркасов, закладных изделий и монтажных петель. Для армирования перемычек используется горячекатаная сталь классов АI, АII, АIII и арматурная проволока ВI и ВрI.

Условия хранения

Готовые перемычки должны отпускаться потребителю при достижении бетоном не менее 70% от проектной прочности в теплое время года и 90% в условиях отрицательных температур. Хранение перемычек должно осуществляться на обустроенных складах с ровным основанием. Изделия, не прошедшие контроль качества или не достигшие отпускной прочности, должны храниться отдельно.

Технические характеристики

Длина: 3890 мм

Ширина: 120 мм

Высота: 220 мм

Вес: 254,97 кг

Марка бетона: М200
