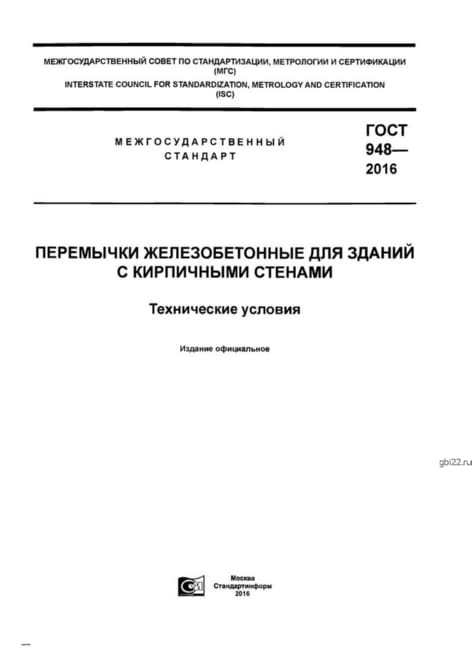

Брусковая перемычка 5ПБ 34-20 Ат600с (ГОСТ 948-2016)

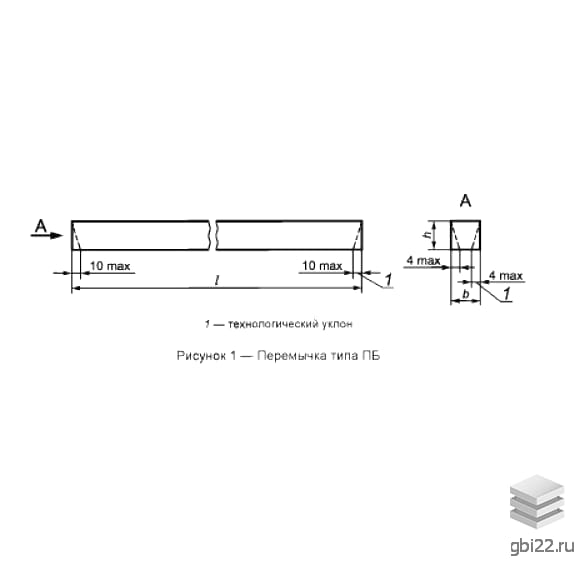

Брусковая перемычка 5ПБ 34-20 Ат600с представляет собой железобетонную прямоугольную конструкцию вытянутой формы. В этом строительном элементе могут присутствовать небольшие технологические скосы боковых торцевых граней. В зависимости от условий эксплуатации, возможны выпуски арматуры и дополнительные закладные детали.

Основные характеристики маркировки

5 – индекс, указывающий номер поперечного сечения;

ПБ – обозначение перемычки брусковой;

34 – длина в дециметрах;

20 – максимальная нагрузка;

Ат600с – класс напрягаемой арматуры.

Назначение и применение

Основное предназначение брусковых перемычек – оформление оконных и дверных проемов в сооружениях, выполненных из кирпича или искусственного камня. Эти конструкции разработаны для районов с обычными условиями строительства, но могут использоваться и в условиях с повышенной агрессивностью газовой среды или сейсмической активностью 7 и более баллов, при соблюдении дополнительных требований, указанных в СНиП II-7-81.

Требования к качеству

Железобетонные изделия маркируются в строгом соответствии с рабочими чертежами. На каждой перемычке должны быть обозначены марка изделия, отпускной вес, товарный знак или краткое наименование производителя, дата выпуска и печать ОТК, выполненные специальной несмываемой краской.

Материалы и характеристики

Перемычки 5ПБ 34-20 Ат600с изготавливаются из тяжелого бетона плотностью от 2000 до 2500 кг/м?, что обеспечивает высокие показатели прочности и устойчивости к трещинам. Марка бетона по морозостойкости определяется в диапазоне от F50 до F200 в зависимости от температурного режима в зоне строительства.

Армирование

Несмотря на высокую прочность, бетонные конструкции могут со временем разрушаться. Для решения этой проблемы используется армирование. Перемычки могут иметь как ненапрягаемую (сталь классов А400, А500, Ат400с, Ат500с, проволока В1500, Вр500), так и напрягаемую (Ат800, Ат600с, А800, А600) продольную арматуру. Напрягаемая арматура обладает рядом преимуществ, таких как экономия стали, меньший вес изделия и повышенная трещиностойкость.

Приемка и транспортировка

Готовая партия перемычек проходит приемку по результатам испытаний на прочность, жесткость и раскрытие трещин. Оцениваются также внешний вид и положение арматуры. Отклонения по прямолинейности и геометрическим размерам не должны превышать допустимых значений, указанных в нормативных документах.

Брусковые перемычки 5ПБ 34-20 Ат600с хранятся в рабочем положении, уложенные в штабеля. Для предотвращения разрушения и деформации между слоями устанавливаются инвентарные прокладки. Погрузо-разгрузочные работы выполняются поштучно или пакетами с использованием специального транспорта.

Технические характеристики

Длина: 3370 мм

Ширина: 250 мм

Высота: 220 мм

Вес: 463,375 кг

Марка бетона: М200
