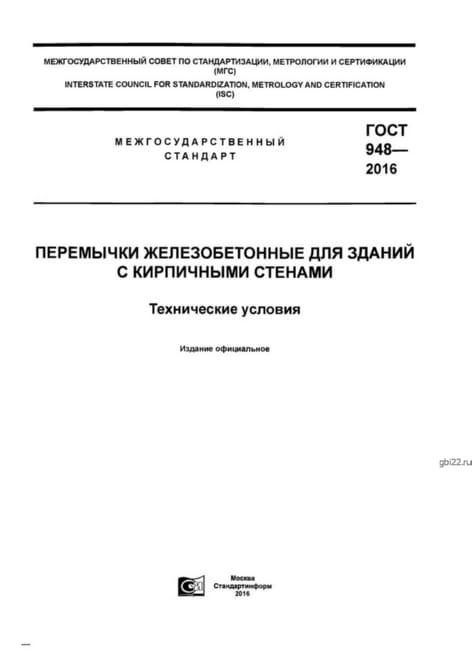

Перемычка плитная 6ПП 21-72 Ат600с (ГОСТ 948-2016)

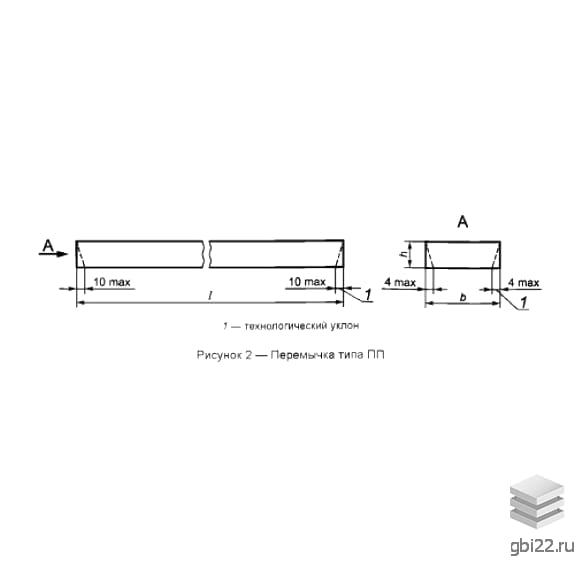

Перемычка плитная 6ПП 21-72 Ат600с – это железобетонное изделие прямоугольной формы, предназначенное для создания оконных и дверных проемов. Данная конструкция может иметь небольшие технологические скосы на боковых торцевых гранях, а также, в зависимости от условий эксплуатации, может быть оснащена арматурными выпусками и закладными деталями.

Маркировка изделия

Маркировка 6ПП 21-72 Ат600с расшифровывается следующим образом:

6 – индекс, указывающий номер поперечного сечения;

ПП – плитная перемычка;

21 – длина в дециметрах;

72 – нагрузка;

Ат600с – класс напрягаемой арматуры.

Основные характеристики

Длина: 2070 мм

Ширина: 510 мм

Высота: 220 мм

Вес: 580,635 кг

Марка бетона: М200

Применение

Эти перемычки могут использоваться в различных сооружениях, включая здания с кирпичными и искусственными каменными стенами. Они разработаны для применения в обычных условиях строительства и допускаются в агрессивных газовых средах, а также в районах с сейсмической активностью до семи баллов, при соблюдении дополнительных требований согласно СНиП II-7-81.

Конструкция и материалы

Изделия изготавливаются из тяжелого бетона плотностью от 2000 до 2500 кг/м?, что обеспечивает высокую прочность и устойчивость к трещинам. Морозостойкость бетона определяется температурными условиями и может варьироваться от F50 до F200. Несмотря на высокую твердость, бетон имеет низкую прочность на изгиб, что делает его подверженным разрушению. Для решения этой проблемы используется арматурный каркас из стальных прутьев.

Арматура

Продольная арматура может быть как предварительно напрягаемой (сталь классов Ат800, Ат600с, А800, А600), так и ненапрягаемой (сталь классов А400, А500, Ат400с, Ат500с, проволока В1500, Вр500). Напрягаемая арматура обладает преимуществами, такими как экономия стали и снижение массы изделия, что делает ее более предпочтительной. Поперечная арматура изготавливается из стали классов А240, А400, А500 и проволоки В1500, Вр500.

Контроль качества

Готовая партия перемычек проходит приемочный контроль по результатам испытаний. Каждая партия или ее часть сопровождается документами о качестве. Перемычки следует хранить в рабочем положении, укладывая в штабеля с использованием деревянных прокладок для обеспечения целостности. Погрузка и разгрузка осуществляются поштучно или пакетами с использованием специального транспорта.

Транспортировка

При транспортировке перемычек необходимо обеспечить их неподвижность в кузове, исключая сдвиг, трение и опрокидывание.
