Фундаментная плита 1ФПБ 125-7: технические характеристики и сфера применения

Расшифровка маркировки 1ФПБ 125-7

Маркировка железобетонных конструкций включает буквенно-цифровые обозначения, разделённые дефисами:

• 1ФП — одиночная фундаментная плита;
• Б — монтаж в воду блоками;
• 125 — длина в дециметрах (12,5 м);
• 7 — высота сечения в дециметрах (0,7 м).

Основные параметры

Габариты и вес:

• Длина: 12 500 мм
• Ширина: 1 540 мм
• Высота: 700 мм
• Масса: 17 800 кг

Бетон: (тяжёлый гидротехнический)

Конструктивные особенности

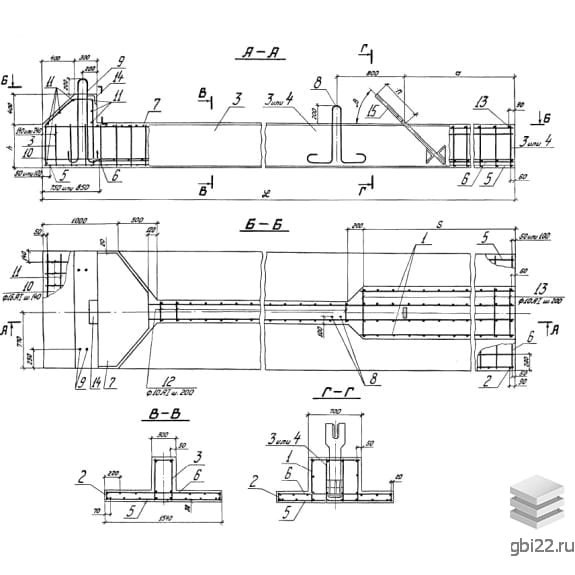

Железобетонная плита усилена анкерными выпусками и закладными элементами для соединения с вертикальными конструкциями. Армирование выполнено пространственными каркасами из стальных стержней классов АI и АIII, что повышает устойчивость к трещинообразованию.

Область применения

Используется как основа причальных набережных (грузовых и пассажирских) высотой 4–15 м. Равномерно распределяет нагрузку на грунт, обеспечивая долговечность сооружения. Допускается эксплуатация при температурах до -40°C.

Технология монтажа

Возможны три варианта установки:

1. На сухую поверхность;
2. В воду отдельными элементами;
3. В воду собранными блоками (предусмотрено маркировкой "Б").

Контроль качества

Изготовление регламентировано Серия 3.505.1-15 и ГОСТ 13015-75. Обязательны:

• Маркировка (название завода, дата производства, вес);
• Проверка защитного слоя бетона;
• Неразрушающие испытания прочности.

Транспортировка и хранение

Требуется специальный транспорт с крепёжными системами, исключающими смещение. Запрещены ударные воздействия на арматурные выпуски.
