Фундаментная плита ФКБ 105-7: описание и расшифровка маркировки

Расшифровка обозначений

Маркировка ФКБ 105-7 содержит ключевую информацию о конструкции:

• Ф – фундаментная плита;
• К – клиновидная/косая форма;
• Б – монтаж в воду блоками;
• 105 – длина (10,5 м);
• 7 – высота сечения (0,7 м).

Основные характеристики

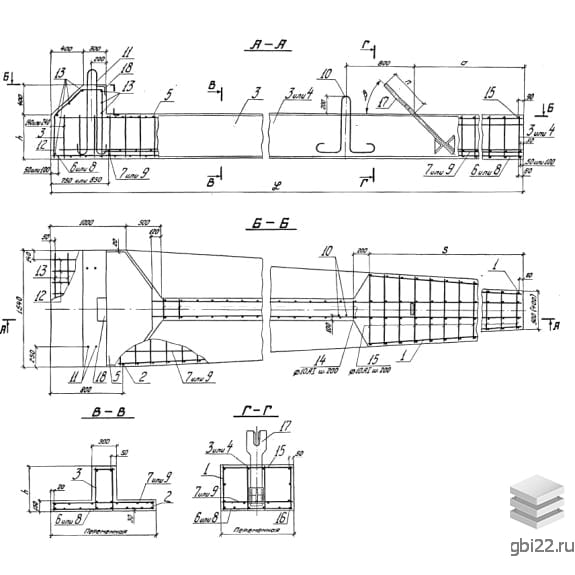

Железобетонная плита ФКБ 105-7 – усиленная конструкция с анкерными элементами для соединения с вертикальными опорами. Применяется при строительстве грузовых и пассажирских причалов.

Технические параметры

• Длина: 10 500 мм
• Ширина: 1 540 мм
• Высота: 700 мм
• Вес: 13 500 кг
• Класс бетона:

Область применения

Конструкция предназначена для:

• Создания оснований набережных (высота 4-15 м);
• Распределения нагрузок на грунт;
• Эксплуатации при температурах до -40°C.

Технология производства

Изготовление регламентировано Серия 3.505.1-15 и включает:

• Использование гидротехнического бетона с добавками;
• Армирование стальными каркасами (класс АI-АIII);
• Контроль качества по ГОСТ 13015-75.

Особенности монтажа

Способы установки:

1. На подготовленное основание;
2. В водную среду блоками;
3. Поэлементная сборка.

Транспортировка и хранение

Требования к перевозке:

• Использование специализированного транспорта;
• Фиксация против смещения;
• Защита арматурных элементов.
