Фундаментная плита ФКБ 120-6: технические характеристики и сфера применения

Маркировка изделия

Обозначение ФКБ 120-6 расшифровывается следующим образом:

• Ф – фундаментная плита;
• К – клиновидная/косая форма;
• Б – монтаж в воду блоками;
• 120 – длина в дециметрах (12 м);
• 6 – высота сечения в дециметрах (0,6 м).

Основные характеристики

Железобетонная конструкция усиленного типа с анкерными элементами для соединения с вертикальными опорами. Применяется как основа причальных сооружений, равномерно распределяя нагрузку на грунтовое основание.

Технические параметры:

• Длина: 12000 мм
• Ширина: 1540 мм
• Высота: 600 мм
• Масса: 12800 кг
• Класс бетона:

Область применения

Используется при строительстве:

• Грузовых и пассажирских причалов
• Набережных сооружений высотой 4-15 м
• Угловых конструкций портовых объектов

Технологические особенности

Производится из гидротехнического бетона с добавками, повышающими:

• Морозостойкость (до -40°C)
• Водонепроницаемость
• Механическую прочность

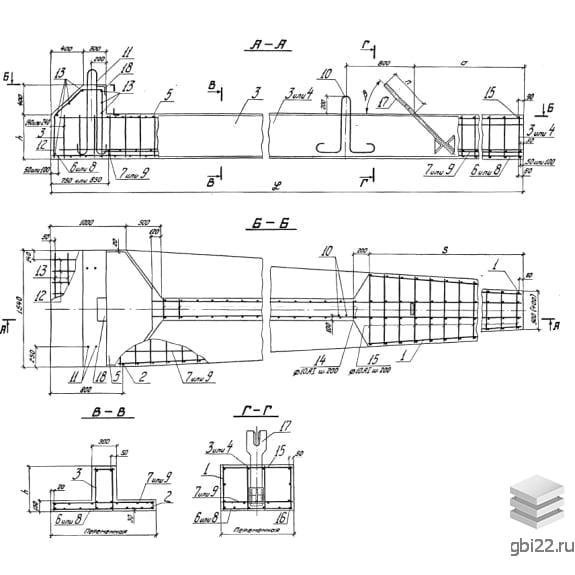

Армирование:

Пространственные каркасы из стальной арматуры классов АI и АIII обеспечивают устойчивость к трещинообразованию.

Транспортировка и монтаж

Требования к перевозке:

• Использование специализированного транспорта
• Надежная фиксация изделий
• Защита от механических повреждений

Способы установки:

1. Сухой монтаж
2. Погружение собранных блоков
3. Поэлементная сборка в воде

Нормативная документация

Производство и приемка регламентируются:

• Серия 3.505.1-15
• СНиП II-28-73
• ГОСТ 13015-75
