Фундаментная плита ФКБ 120-8: технические характеристики и применение

Расшифровка маркировки ФКБ 120-8

Маркировка железобетонных изделий содержит ключевые параметры:

• Ф – фундаментная конструкция
• К – клиновидная форма
• Б – монтаж блоками в водной среде
• 120 – длина в дециметрах (12 м)
• 8 – высота сечения в дециметрах (0,8 м)

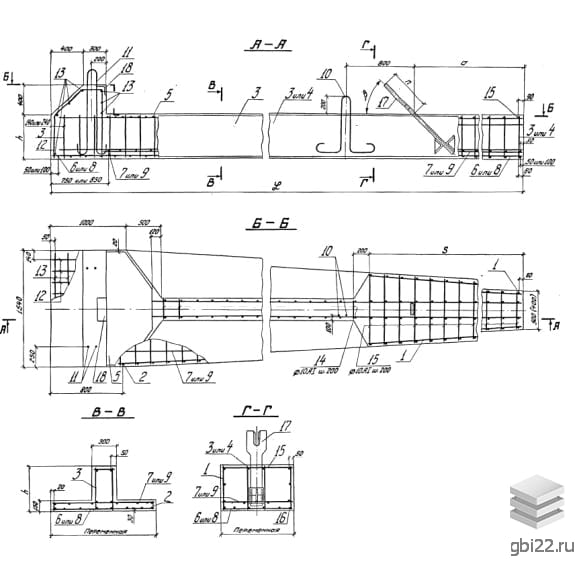

Конструктивные особенности

Железобетонная плита ФКБ 120-8 представляет собой усиленную конструкцию специальной формы с анкерными элементами для соединения с вертикальными опорами. Основное назначение – создание надежного основания для причальных сооружений.

Технические параметры

• Габариты: 12000?1540?800 мм
• Масса: 16 тонн
• Класс бетона:
• Диапазон рабочих температур: до -40°C

Область применения

Используется при строительстве:

• Грузовых и пассажирских причалов
• Набережных сооружений высотой 4-15 м
• Гидротехнических объектов в агрессивных средах

Технология производства

Изготовление осуществляется на специализированных предприятиях ЖБИ с применением:

• Гидротехнического бетона повышенной прочности
• Арматурных каркасов из сталей классов АI-АIII
• Специальных модифицирующих добавок

Требования к монтажу

Допускаются три метода установки:

1. Сухой монтаж
2. Сборка блоками в водной среде
3. Поэлементная установка

Контроль качества

Приемка осуществляется согласно ГОСТ 13015-75 с обязательной проверкой:

• Целостности конструкции
• Толщины защитного слоя
• Положения армирующих элементов

Транспортировка и хранение

Требования к перевозке:

• Использование специализированного транспорта
• Надежная фиксация груза
• Защита от механических повреждений

Нормативная документация: Серия 3.505.1-15, СНиП II-28-73
