Фундаментная плита ФКБ 125-8: технические характеристики и сфера применения

Маркировка изделия

Обозначение ФКБ 125-8 содержит ключевую информацию о конструкции:

• Ф — фундаментная плита;
• К — клиновидная форма;
• Б — монтаж в воду блоками;
• 125 — длина в дециметрах (12,5 м);
• 8 — высота сечения в дециметрах (0,8 м).

Основные параметры

Габариты и вес:

• Длина: 12 500 мм;
• Ширина: 1 540 мм;
• Высота: 800 мм;
• Масса: 17 300 кг.

Марка бетона: (тяжелый гидротехнический бетон).

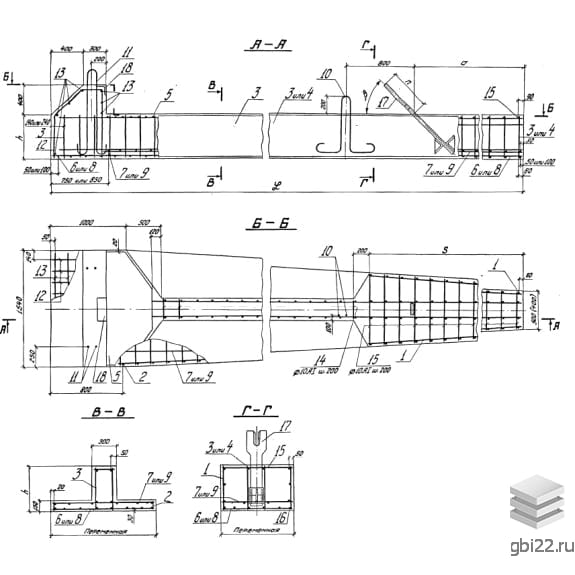

Конструктивные особенности

Железобетонная плита сложной формы с анкерными выпусками и закладными элементами для надежного соединения с вертикальными конструкциями. Армирование выполнено пространственными каркасами из стальных стержней классов АI и АIII, что повышает устойчивость к трещинообразованию.

Область применения

Используется как основа причальных набережных для грузовых и пассажирских судов. Равномерно распределяет нагрузку на грунт, обеспечивая долговечность сооружения. Применяется в конструкциях уголкового профиля высотой 4–15 м.

Условия эксплуатации

Допустимая температура эксплуатации: до -40°C. Требования к бетону (морозостойкость, водонепроницаемость) определяются согласно СНиП II-28-73 с учетом агрессивности среды.

Монтаж

Способы установки:

1. Насухую;
2. В воду отдельными элементами;
3. В воду собранными блоками.

Контроль качества

Изготовление регламентировано Серия 3.505.1-15. Приемка проводится по ГОСТ 13015-75 с проверкой:

• Толщины защитного слоя бетона;
• Положения арматуры;
• Прочности (неразрушающими методами).

Транспортировка и хранение

Требуется специальный транспорт с крепежными системами, исключающими смещение. Запрещены ударные нагрузки во избежание повреждений.
