Фундаментная плита ФКБ 70-4: характеристики и применение

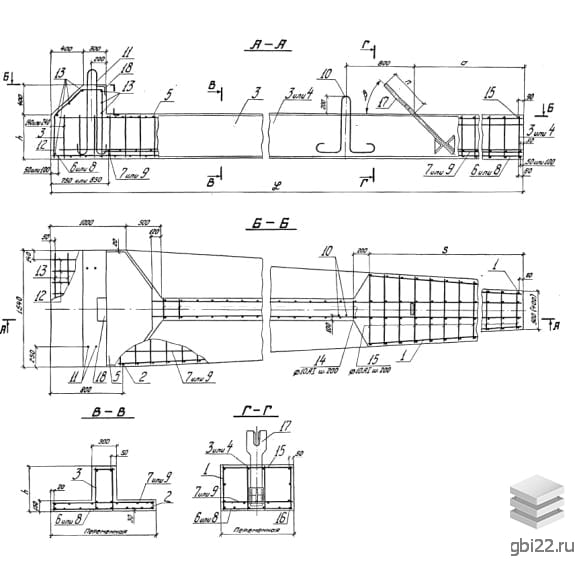

Фундаментная плита ФКБ 70-4 – это усиленная железобетонная конструкция клиновидной формы, оснащенная анкерными креплениями и закладными элементами для надежного соединения с вертикальными опорами и анкерными тягами. Изделие предназначено для обустройства грузовых и пассажирских причалов, обеспечивая равномерное распределение нагрузок на грунт и устойчивость сооружения.

Маркировка плиты ФКБ 70-4

Обозначение включает ключевые параметры изделия:

• Ф – фундаментная плита;
• К – клиновидная форма;
• Б – монтаж блоками в водной среде;
• 70 – длина (7 м);
• 4 – высота сечения (0,4 м).

Основные характеристики

Конструкция изготавливается из гидротехнического бетона марки с добавлением модифицирующих составов для повышения прочности и устойчивости к агрессивным средам. Армирование выполняется стальными каркасами классов АI и АIII, что предотвращает образование трещин.

Область применения

Плиты применяются при строительстве набережных высотой 4–15 м. Допускается эксплуатация в регионах с температурой до -40°C. Монтаж возможен тремя способами: сухой, блочный или поэлементный в водной среде.

Контроль качества

Производство регламентировано Серия 3.505.1-15 и СНиП II-28-73. Приемка осуществляется по ГОСТ 13015-75 с проверкой на трещиностойкость и соответствие геометрических параметров.

Технические параметры

• Длина: 7000 мм
• Ширина: 1540 мм
• Высота: 400 мм
• Вес: 6000 кг
• Марка бетона:

Транспортировка и хранение

Перевозка требует использования специализированного транспорта с фиксирующими устройствами. Запрещены ударные воздействия на изделия и арматурные выпуски.
