Лицевые плиты ПЛ 9-1 (ГОСТ 26815-86)

Маркировка и расшифровка обозначений

ПЛ 9-1 (ГОСТ 26815-86) – это железобетонные конструкции для возведения сборных подпорных стен с высотой удерживаемого грунта от 1,2 до 4,8 метров.

Стандартная маркировка включает:

• ПЛ – плита лицевая
• 9 – типоразмер изделия
• 1 – индекс несущей способности

Полный перечень типоразмеров согласно ГОСТ 26815-86:

1. ПЛ 9-1
2. ПЛ 9-2
3. ПЛ 9-3
4. ПЛ 9-4
5. ПЛ 9-5
6. ПЛ 9-6
7. ПЛ 9-7
8. ПЛ 9-8
9. ПЛ 9-9
10. ПЛ 9-10
11. ПЛ 9-11
12. ПЛ 9-12

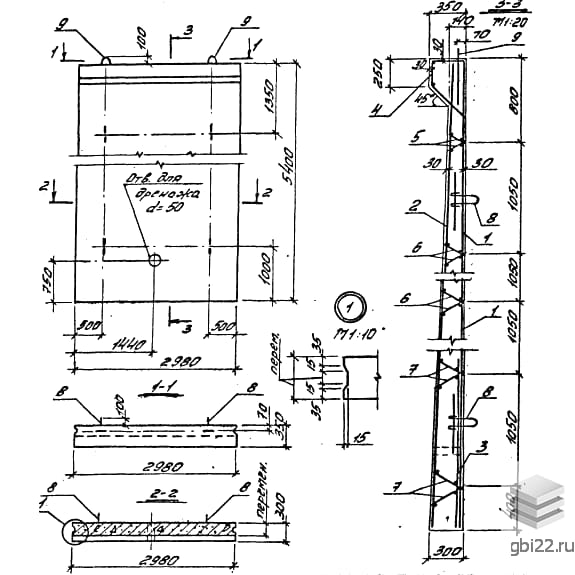

Конструктивные особенности

Система подпорной стены состоит из двух элементов:

• Лицевая плита
• Фундаментная плита

Соединение выполняется по щелевой технологии: лицевая плита устанавливается в паз фундаментной с последующим замоноличиванием бетоном.

Технические параметры

Сфера применения

Основное назначение – создание подпорных конструкций для стабилизации грунта. Используются при строительстве:

• Промышленных объектов
• Автомобильных дорог
• Железнодорожных путей (кроме магистральных)
• Городских и сельскохозяйственных построек
• Террас с перепадом уровней

Ограничения по применению

Не рекомендуется использовать:

• В гидротехническом строительстве
• Для противооползневых сооружений
• В регионах с температурой ниже -40°C
• На вечномерзлых грунтах

Эксплуатационные характеристики

• Подходят для всех климатических зон РФ (кроме указанных исключений)
• Допускается применение в сейсмически активных районах (до 8 баллов)
• Морозостойкость: F50 (до -20°C) и F75 (до -40°C)
• Высокая прочность конструкции

Производство и материалы

Изготовление осуществляется с использованием:

• Цемента по ГОСТ 10178-76
• Заполнителей для тяжелого бетона по ГОСТ 10268-80
• Арматуры (Серия 3.002.1-1, Вып.2)

Транспортировка и хранение

Рекомендации по складированию:

• Горизонтальное или вертикальное положение
• Подкладки толщиной от 30 мм
• Прокладки должны выступать за петли на 20 мм

Перевозка возможна автомобильным и железнодорожным транспортом с соблюдением норм перевозки ЖБИ.
