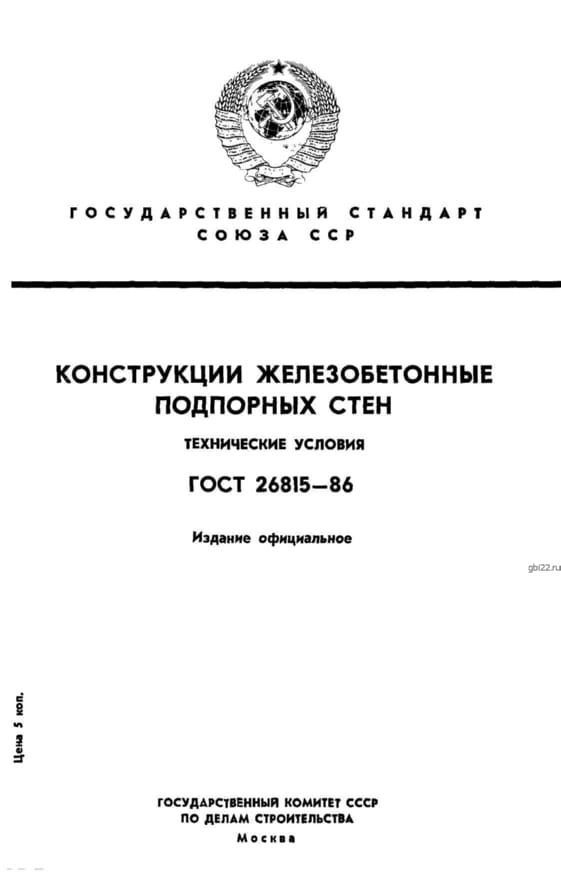

Лицевые плиты ПЛ 9-4 (ГОСТ 26815-86)

Маркировка плит ПЛ 9-4

Обозначение изделий соответствует ГОСТ 26815-86 и включает:

• ПЛ — плита лицевая;
• 9 — типоразмер конструкции;
• 4 — индекс несущей способности.

Стандартные варианты маркировки: ПЛ 9-1, ПЛ 9-2, ПЛ 9-3, ПЛ 9-4, ПЛ 9-5, ПЛ 9-6, ПЛ 9-7, ПЛ 9-8, ПЛ 9-9, ПЛ 9-10, ПЛ 9-11, ПЛ 9-12.

Применение

Железобетонные плиты ПЛ 9-4 предназначены для возведения сборных подпорных стен, стабилизирующих грунт при высоте подпора 1,2–4,8 м. В комплекте с фундаментной плитой они образуют прочную конструкцию с щелевым стыком, который замоноличивается бетоном.

Основные сферы использования:

• строительство автомобильных и промышленных дорог;
• террасирование участков с перепадами высот;
• городское и сельскохозяйственное строительство.

Ограничения: не применяются для магистральных ж/д путей, гидротехнических сооружений и противооползневых систем.

Параметры плиты ПЛ 9-4

• Длина: 2980 мм
• Ширина: 300 мм
• Высота: 5400 мм
• Вес: 9400 кг
• Объем бетона: 3,74 м?
• Марка бетона: М300
• Морозостойкость: F50 (до -20°C), F75 (до -40°C)

Эксплуатационные требования

Изделия подходят для всех климатических зон РФ, кроме:

• регионов с температурой ниже -40°C;
• зон с вечномёрзлыми грунтами.

Допустимая сейсмическая нагрузка — до 8 баллов без дополнительных расчётов.

Технология изготовления

Для производства используются:

• цемент по ГОСТ 10178-76;
• заполнители для тяжёлого бетона (ГОСТ 10268-80);
• арматура (Серия 3.002.1-1, Вып.2).

Готовые плиты оснащены 4 монтажными петлями и 2 дополнительными (сталь классов AI, AII).

Хранение и перевозка

Условия складирования:

• штабелирование с подкладками (толщина от 30 мм);
• допустимо горизонтальное или вертикальное размещение.

Транспортировка — автомобильным или ж/д транспортом с соблюдением норм для ЖБИ.
