Плиты перекрытия ТП 27-12: технические особенности и расшифровка маркировки

Маркировка изделий

ТП 27-12 — обозначение конструкции, где:

• ТП — тип изделия (тяжелая плита);
• 27 — длина в дециметрах (2700 мм);
• 12 — ширина в дециметрах (1190 мм);
• Индекс — модификация с усиленными характеристиками.

Маркировка наносится стойкой краской, устойчивой к погодным условиям.

Основные характеристики

Габариты и вес:

• Длина: 2700 мм
• Ширина: 1190 мм
• Толщина: 220 мм
• Масса: 1650 кг

Конструктивные особенности

Железобетонные плиты ТП 27-12 имеют прямоугольную форму с боковыми выступами по 60 мм. Изготавливаются из бетона марки М200 с усиленным армированием:

• Сварные сетки из стали классов АI и АII (ГОСТ 5781-61);
• Холоднотянутая проволока В-I (ГОСТ 6727-83);
• Петли из арматуры АI с антикоррозийной обработкой.

Область применения

Используются в гражданском и промышленном строительстве для:

• Межэтажных перекрытий;
• Объектов с повышенными нагрузками;
• Зданий в стандартных геологических условиях.

Технология производства и контроль качества

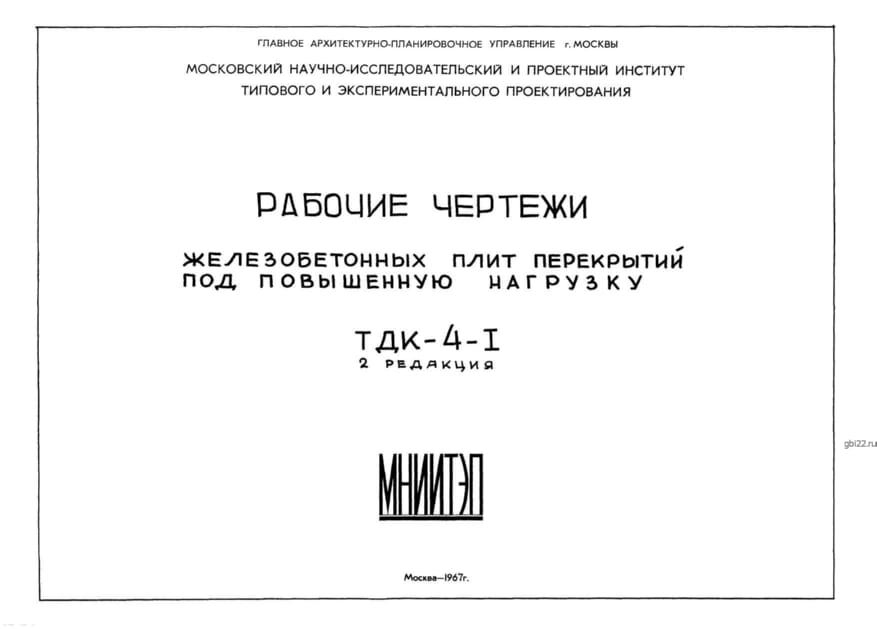

Изделия соответствуют СНиП III-В.1-62 и серии ТДК 4-1. Контроль включает:

• Проверку геометрических параметров (ГОСТ 8829-66);
• Испытания прочности бетона и стали (ГОСТ 10922-64);
• Гарантию 100% прочности через 28 суток.

Транспортировка и хранение

Требования:

• Складирование горизонтально на деревянных подкладках;
• Разделение рядов прокладками толщиной на 2 см выше петель;
• Перевозка с фиксацией в кузове, подъем только за монтажные петли.
