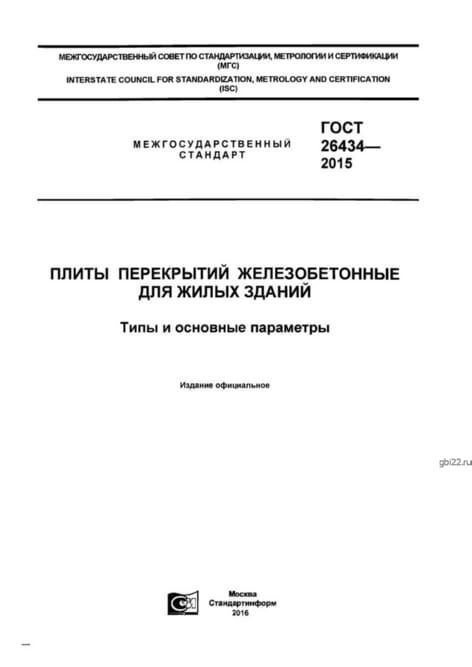

Многопустотные плиты 2ПК 48-30-3 (ГОСТ 26434-2015)

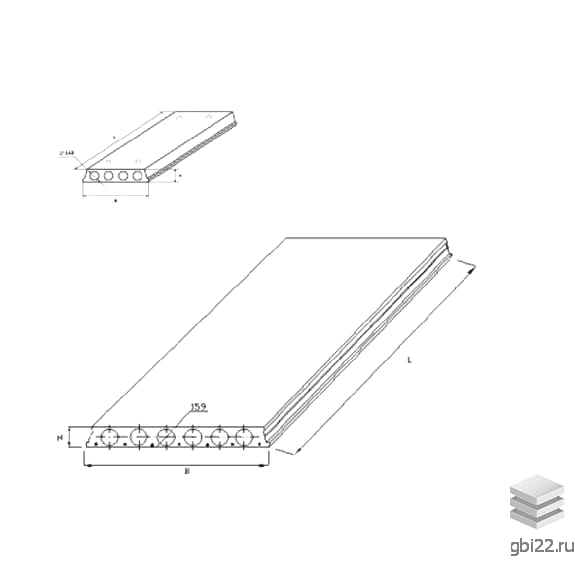

Маркировка плит 2ПК 48-30-3

2ПК 48-30-3 (ГОСТ 26434-2015) — обозначение включает:

• 2ПК — тип конструкции (многопустотная плита с круглыми пустотами ?140 мм);
• 48 — длина в дециметрах (4780 мм);
• 30 — ширина в дециметрах (2990 мм);
• 3 — допустимая нагрузка в кПа (3 кН/м?).

Характеристики плит

Габариты и вес:

• Длина: 4780 мм
• Ширина: 2990 мм
• Толщина: 220 мм
• Масса: 4500 кг

Материалы:

• Бетон: марка - (плотность 2200–2500 кг/м?);
• Арматура: класс Вр-I (для каркаса).

Преимущества многопустотных плит

Конструктивные особенности обеспечивают:

• Сниженный вес за счет пустот (на 20–30% легче полнотелых аналогов);
• Высокую прочность на изгиб благодаря ребрам жесткости;
• Звуко- и теплоизоляцию;
• Долговечность (срок службы — от 100 лет).

Технология изготовления

Плиты производятся в опалубочных формах с соблюдением ГОСТ 26434-2015:

• Используется тяжелый или легкий конструкционный бетон;
• Арматурный каркас связывается из проволоки и стержней;
• Обязательные испытания: прочность, огнестойкость (по СНиП II-2-80), геометрия (по ГОСТ 13015).

Отпускная прочность бетона: 100% (зимой) или 70% (летом). Каждая плита маркируется устойчивой краской и сопровождается паспортом с данными о производителе, партии и дате выпуска.

Рекомендации по хранению и перевозке

• Складирование: штабелями высотой до 2,5 м на деревянных подкладках (вблизи монтажных петель);
• Транспортировка: автомобильным или железнодорожным транспортом в вертикальном/наклонном положении;
• Разгрузка: равномерное распределение нагрузки на петли для исключения повреждений.

Применение

Плиты 2ПК 48-30-3 используются в гражданском и промышленном строительстве для:

• Межэтажных перекрытий;
• Ограждающих конструкций;
• Ненагруженных перегородок.

Монтаж осуществляется по рабочим чертежам с учетом проектных нагрузок.
