Многопустотные плиты ПБ 57-10-6: характеристики и особенности

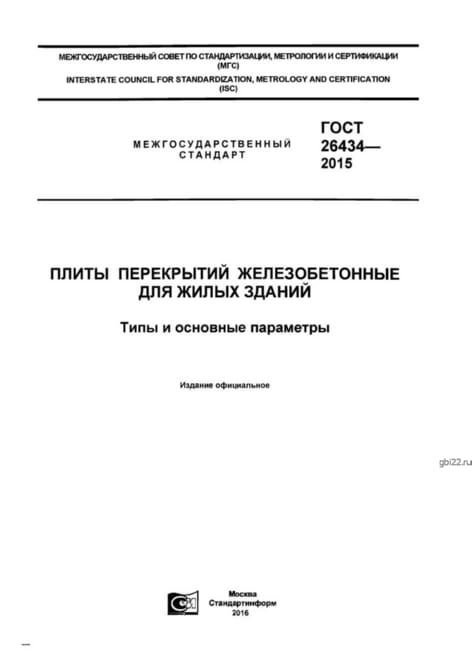

Маркировка плит ПБ 57-10-6 (ГОСТ 26434-2015) расшифровывается следующим образом:

• ПБ – многопустотная плита с круглыми пустотами;
• 57 – длина изделия в дециметрах (5680 мм);
• 10 – ширина в дециметрах (990 мм);
• 6 – допустимая нагрузка в кПа.

Основные характеристики

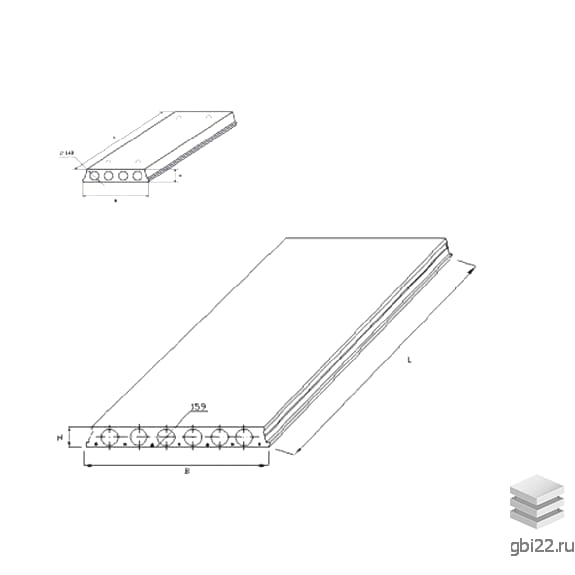

Конструкция и назначение

Плиты ПБ 57-10-6 – это крупноразмерные железобетонные элементы, выполняющие несущие, звукоизоляционные и ограждающие функции. Их применяют в межэтажных перекрытиях и в качестве перегородок. Благодаря пустотам вес плит значительно ниже, чем у полнотелых аналогов, при сохранении высокой прочности на изгиб.

Типоразмеры и классификация

Изделия выпускаются в нескольких вариантах: 1ПК (пустоты 159 мм), 2ПК (пустоты 140 мм), ПБ (безопалубочное формование). Толщина стандартных плит – 220 мм.

Производство и материалы

Изготовление ведется на заводах ЖБИ с применением тяжелого или легкого бетона (плотность 2200-2500 кг/м?). Армирование выполняется каркасом из проволоки Вр-I, что обеспечивает долговечность свыше 100 лет.

Контроль качества

Готовая продукция проходит испытания на:

• Прочность
• Трещиностойкость
• Огнестойкость (по СНиП II-2-80)
• Соответствие геометрических параметров (ГОСТ 13015)

Отпускная прочность бетона: 100% зимой, 70% летом. Каждая плита имеет защитное антикоррозийное покрытие.

Маркировка и документация

Изделия маркируются устойчивой краской согласно ГОСТ 23009. В обозначении указывают:

1. Габариты и тип плиты
2. Расчетную нагрузку
3. Класс арматуры

К каждой партии прилагается технический паспорт с данными о производителе, дате выпуска и параметрах продукции.

Транспортировка и хранение

Требования к складированию:

• Хранение в горизонтальном положении
• Высота штабеля – не более 2,5 м
• Деревянные подкладки под монтажные петли

Перевозка допускается:

• Автотранспортом
• Железнодорожными платформами
• В вертикальном или наклонном положении

Технические параметры:
