Расшифровка маркировки подоконных плит

ПОО 19-20с-1 – стандартизированное обозначение железобетонного подоконного элемента, где:

• ПОО – плита с ровной поверхностью под окраску;
• 19 – длина 19 дм (1900 мм);
• 20 – ширина 20 дм (200 мм);
• с – силикатный бетон;
• 1 – наличие закладных деталей в центральной части.

Технические параметры

• Длина: 1900 мм
• Ширина: 200 мм
• Высота: 45 мм
• Масса: 43 кг
• Класс бетона: М200
• Армирование: стальные сетки Вр-I (?5 мм)
• Закладные элементы: металл A-III с антикоррозионным покрытием

Конструктивные особенности

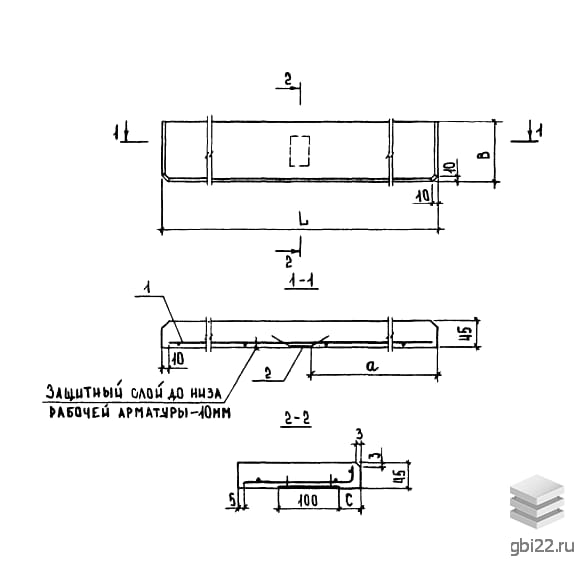

Плита представляет собой прямоугольный армированный элемент с Г-образным выступом на одной стороне. Производится в двух вариантах – для левого и правого монтажа.

Типы поверхностей согласно ГОСТ 26919-86:

• ПОШ – шлифованная с мраморной крошкой;
• ПОГ – глянцевая (на цветном цементе);
• ПОО – гладкая под покраску.

Область применения и установка

Используются для оформления оконных проемов в промышленных и общественных зданиях. Монтируются консольным способом с опорой на простенок:

• Вылет от стены: 50 мм (при ширине до 200 мм) или до 150 мм;
• Расчетная нагрузка: 100 кгс;
• Требования к хранению: укладка на деревянные подкладки (от 30 мм).

Соответствие стандартам

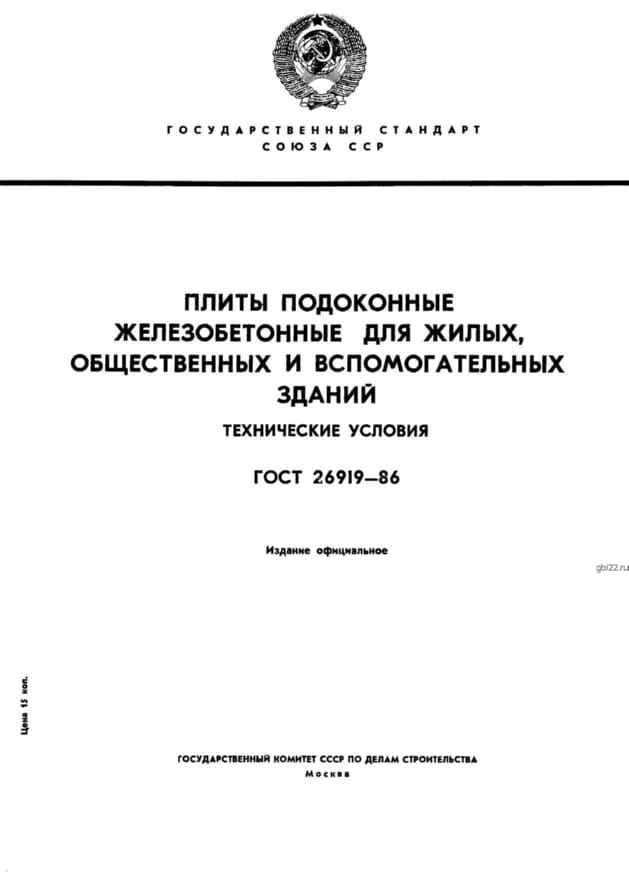

Изготовление и маркировка регламентируются ГОСТ 26919-86, который включает:

• Технические требования к бетону (морозостойкость, водонепроницаемость);
• Правила нанесения идентификационного кода несмываемой краской;
• Схемы армирования и расположения закладных деталей.
