Плиты пролетных строений П 3-12 в (ИНВ 37940м)

Плиты пролетных строений П 3-12 в – это высокопрочные элементы из сборного железобетона, предназначенные для создания надежных конструкций автодорожных мостов и путепроводов. Маркировка изделия расшифровывается следующим образом:

П – обозначение типа изделия (плита);

3 – конструктивные особенности;

12 – длина в метрах;

в – наличие внешнего армирования.

Основные характеристики

Длина: 12000 мм

Ширина: 980 мм

Высота: 400 мм

Вес: 11200 кг

Марка бетона: М350

Применение

Эти плиты используются для создания устойчивых конструкций мостов и путепроводов, обеспечивая долговечность и надежность. Они разрабатываются с учетом климатических условий, что позволяет применять дополнительные защитные меры.

Конструкция и технологии

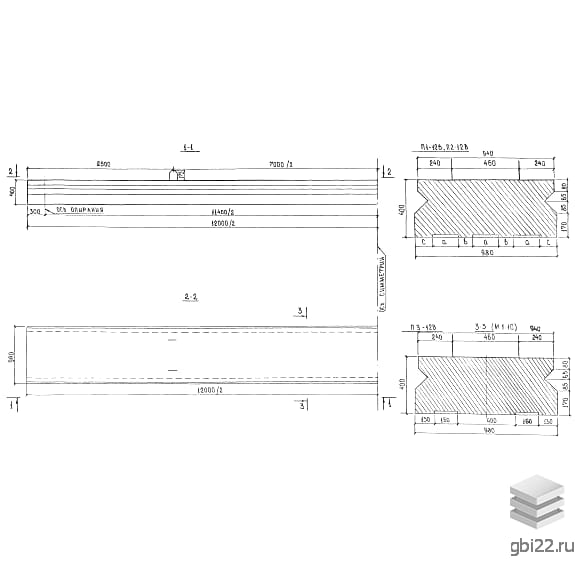

Элементы имеют прямоугольную форму с внешним армированием. Установка плит осуществляется на подготовленную основу, а соединение между собой происходит за счет шпонок из монолитного бетона. Рабочие чертежи и рекомендации по применению содержатся в Серии ИНВ 37940м.

Производственный процесс

Перед началом производства разрабатываются технологические правила и проверяются материалы. Бетонирование выполняется с использованием металлической опалубки, при этом применяется тяжелый конструктивный бетон с плотностью 2200-2500 кг/м? и классом прочности В27,5 по ГОСТ 26633-85.

Контроль качества

Каждая плита проходит проверку отделом технического контроля, где фактические геометрические параметры сопоставляются с нормативными документами. Бетонная поверхность должна быть без дефектов, таких как трещины или сколы, а также без ржавых пятен.

Хранение и транспортировка

Плиты хранятся на выровненной площадке или складе готовой продукции в горизонтальном положении с использованием прокладок. Транспортировка осуществляется с соблюдением техники безопасности, элементы должны быть надежно зафиксированы.
