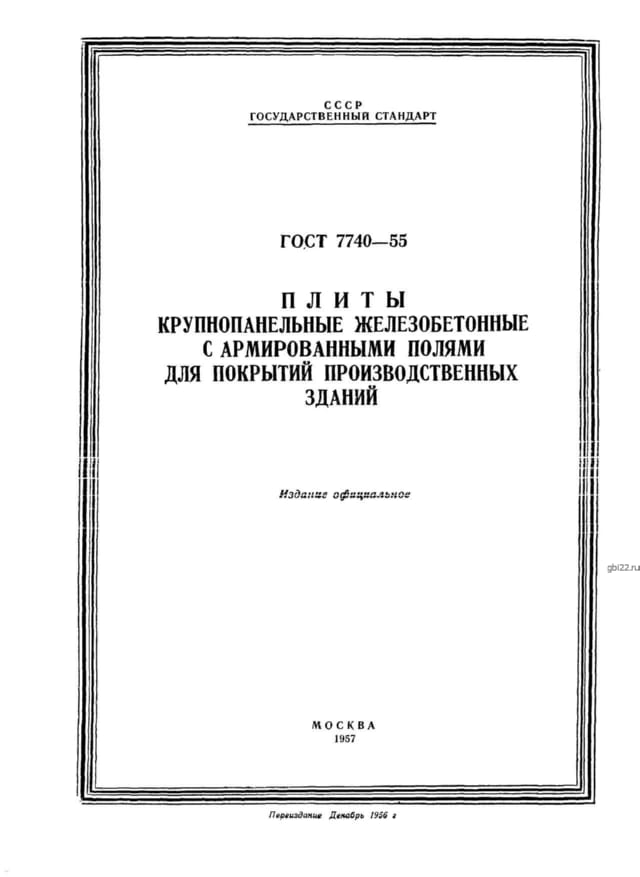

Ребристая плита ПКЖ 4 (ГОСТ 7740-55)

Ребристая плита ПКЖ 4 (по стандарту ГОСТ 7740-55) представляет собой высокопрочную железобетонную конструкцию в форме буквы "П". На поверхности плиты расположены поперечные и продольные ребра жесткости, которые позволяют изделию выдерживать значительные нагрузки. Поля между ребрами образуют плоскую армированную полку.

Маркировка изделия

Плиты, разработанные в соответствии с ГОСТ 7740-55, применяются в бесчердачных зданиях и сооружениях производственного назначения, где они служат в качестве покрытия. Используются ПКЖ 4 совместно с другими железобетонными элементами, выполняющими опорные функции, такими как фермы, балки и стены.

Расшифровка маркировки

Основные сведения об изделии заключены в маркировке, которая должна быть лаконичной и информативной для удобства сортировки и ознакомления с технической документацией. Рассмотрим расшифровку ПКЖ 4:

1. ПКЖ - крупнопанельная плита;

2. 4 - несущая способность изделия.

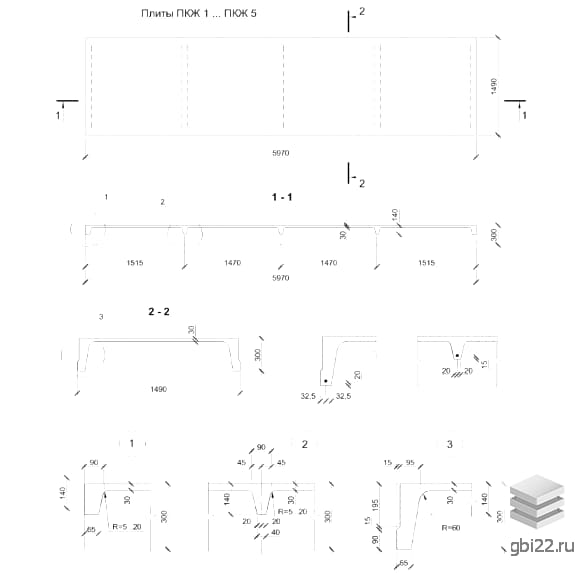

Технические характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1400 кг

Марка бетона: М200

Производство и контроль качества

Ребристые плиты ПКЖ 4 изготавливаются на заводе в соответствии с регламентом ГОСТ 7740-55. В процессе производства осуществляется пооперационный технологический контроль на всех этапах. В качестве основного сырья используется бетон марки М200, который получают путем смешивания воды с вяжущими веществами и добавлением заполнителей.

Армирование

Для обеспечения высокой прочности плиты армируются с помощью плоских сварных каркасов и сеток, изготовленных из высокопрочных стальных стержней и специальной проволоки. Элементы каркаса соединяются сваркой, что обеспечивает надежность конструкции.

Конструктивные особенности

В изделии также используются стальные закладные детали, которые предназначены для восприятия усилий, возникающих при монтаже. При визуальном осмотре готовой плиты недопустимо наличие дефектов, таких как наплывы, вмятины, раковины, трещины и участки с видимой арматурой.

Проверка и хранение

Плиты ПКЖ 4 проходят проверку отделом технического контроля завода-производителя в соответствии с требованиями ГОСТ 7740-55. Каждой партии, прошедшей проверку, присваивается документ, подтверждающий качество. Плиты хранятся в рабочем положении и сортируются по маркам, укладываясь штабелями с использованием деревянных прокладок из сухой древесины размером не менее 170x10x5 см для обеспечения устойчивости.

Транспортировка

Подъем, погрузка и разгрузка плит ПКЖ 4 осуществляется с захватом за монтажные петли или с помощью инвентарных приспособлений. Транспортировка производится в положении, аналогичном хранению, на деревянных прокладках под концами изделий.
