Трехслойные панели наружных стен 1ЛН 65-31 ЧС

Маркировка и расшифровка

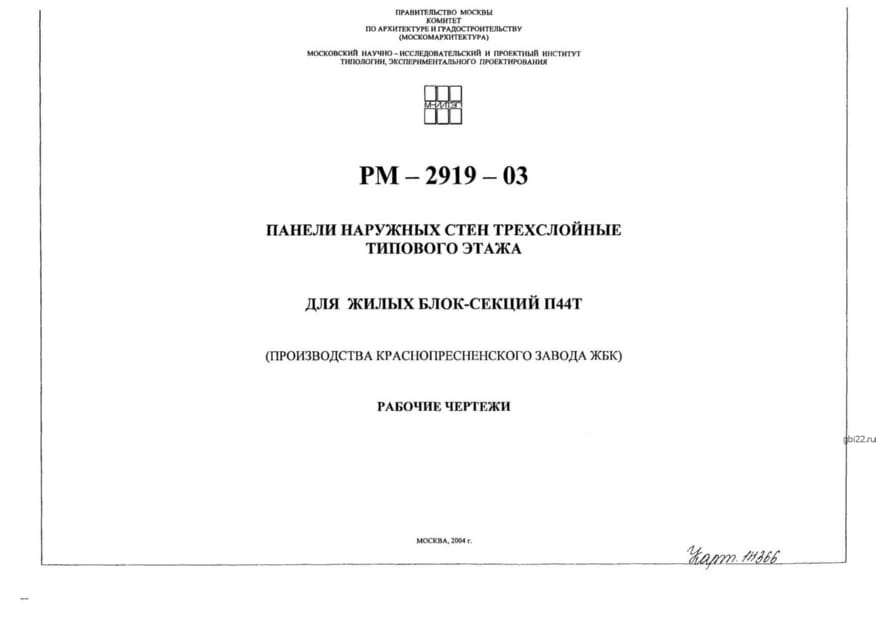

1ЛН 65-31 ЧС (Альбом РМ 2919-03) — это трехслойные стеновые конструкции с уникальной идентификацией:

• 1ЛН — наружная стеновая панель трехслойного типа;
• 65 — длина изделия в дециметрах (6485 мм);
• 31 — порядковый номер в каркасе здания;
• ЧС — усиленная прочность для эксплуатации в условиях повышенных нагрузок.

Конструктивные особенности

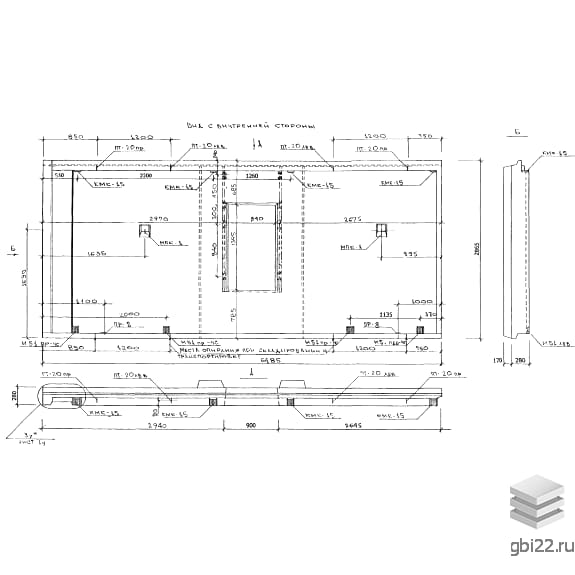

Панели представляют собой прямоугольные модули с выступами на торцах для надежного соединения в каркасе. Применяются в строительстве жилых блок-секций (например, серии П44Т).

Технические характеристики

Соответствуют ГОСТ 11024-84 и СНиП 21-01-97:

• Трехслойная структура: внутренний и наружный слои — железобетон, средний — утеплитель (пенополистирол ПСБ15А);
• Огнестойкость: класс Е30;
• Бетон: марка М200 (плотность 2400 кг/м?, допускается мелкозернистый вариант 2300 кг/м?);
• Армирование: стальные сетки и каркасы (классы АII, AIII или А400С, А500С).

Габариты и вес

• Длина: 6485 мм;
• Ширина: 400 мм;
• Высота: 2865 мм;
• Масса: 6360 кг.

Транспортировка и хранение

Перевозка осуществляется вертикально в защитных кассетах с деревянными прокладками. Складирование требует устойчивой опоры для предотвращения повреждений.

Производство

Изготовление ведется на специализированных заводах в металлических формах согласно Альбому РМ 2919-03.
