Трёхслойные панели наружных стен 1Н 47-20 Кчс (Альбом РМ 2919-03)

Маркировка изделия

Комбинация символов 1Н 47-20 Кчс содержит ключевые параметры конструкции:

• 1Н — трёхслойная стеновая панель для наружного применения;
• 47 — длина изделия в дециметрах (4680 мм);
• 20 — порядковый номер в каркасе здания;
• К — наличие особых конструктивных элементов;
• ЧС — повышенная прочность для эксплуатации в зонах ЧС.

Основные характеристики

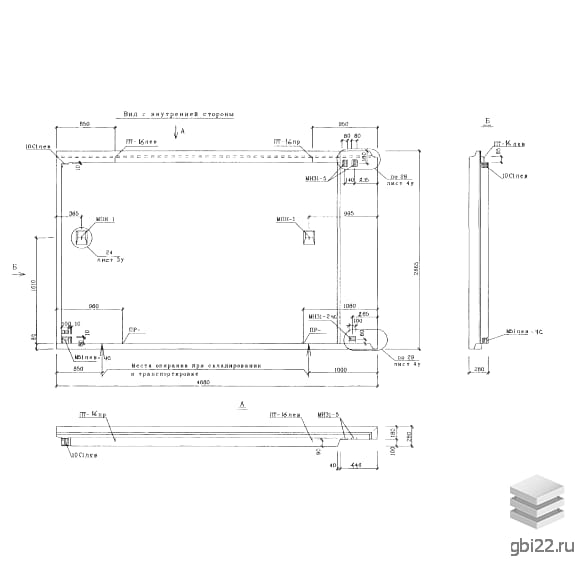

Конструкция представляет собой прямоугольный элемент с выступами на торцах для надёжного соединения в каркасе. Применяется в жилых комплексах серии П44т.

Технические параметры

• Габариты: 4680?280?2865 мм;
• Масса: 4480 кг;
• Класс бетона: М200;
• Плотность: 2400 кг/м? (допускается 2300 кг/м? для мелкозернистого бетона);
• Огнестойкость: не менее Е30 (СНиП 21-01-97).

Конструктивные особенности

Панель состоит из трёх слоёв:

1. Наружные слои: железобетон с армированием сетками класса AII/AIII (А400с/А500с);
2. Средний слой: утеплитель из пенополистирола ПСБ15А (ТУ 2244-007-040001508-96).

Транспортировка и хранение

Перевозка осуществляется вертикально в защитных кассетах с деревянными прокладками. Для складирования предусмотрены инвентарные подкладки по схемам из Альбома РМ 2919-03.

Нормативная документация

Изделие соответствует:

• ГОСТ 11024-84;
• СНиП 21-01-97;
• Техническим условиям Альбома РМ 2919-03.
