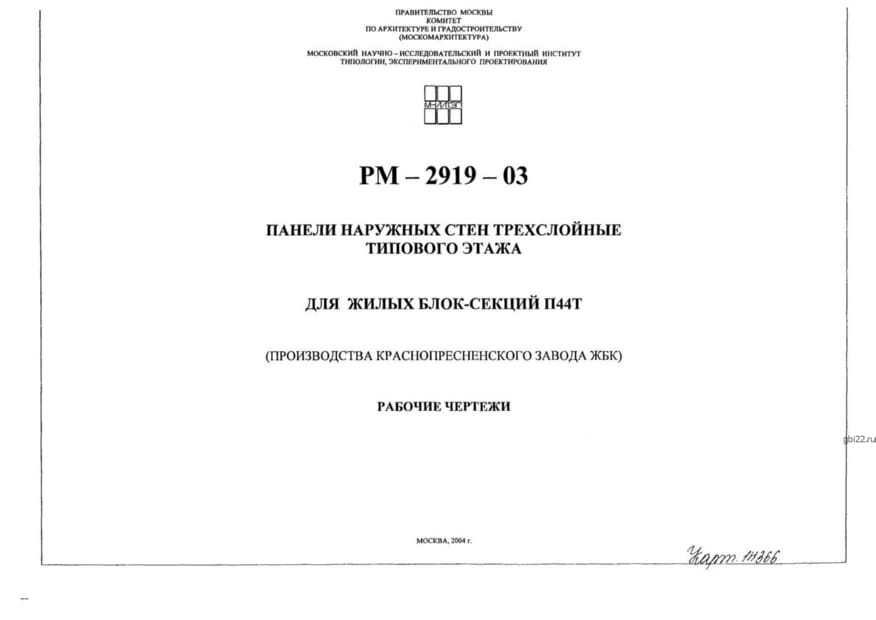

Трехслойные панели для наружных стен 1Н 47-21 КЧС (Альбом РМ 2919-03)

Описание и маркировка изделий

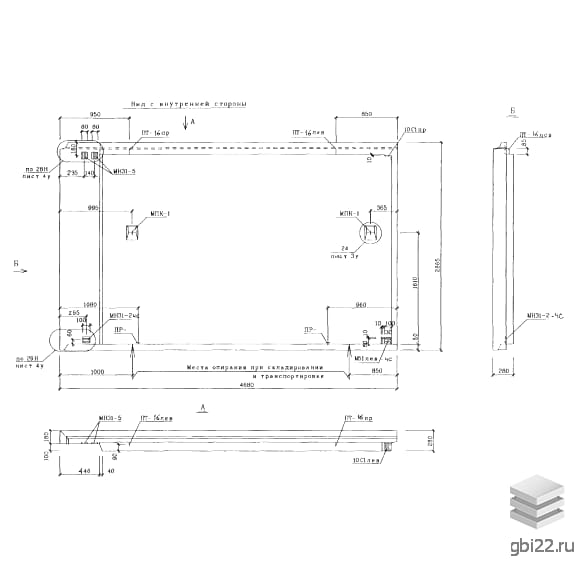

Трехслойные стеновые панели 1Н 47-21 КЧС – это прямоугольные конструкции, предназначенные для возведения жилых блок-секций типа П44Т. Изделия оснащены специальными выступами на торцах для надежного соединения с каркасом здания.

Расшифровка маркировки:

• 1Н – трехслойная наружная стеновая панель;
• 47 – длина изделия в дециметрах (4680 мм);
• 21 – порядковый номер плиты в конструкции здания;
• К – наличие особых конструктивных решений;
• ЧС – повышенная прочность для эксплуатации в зонах возможных ЧС.

Основные характеристики

Конструкции соответствуют требованиям ГОСТ 11024-84 и СНиП 21-01-97, обладая следующими параметрами:

• Предел огнестойкости: не менее EI30
• Марка бетона: М200
• Плотность бетона: 2400 кг/м? (допускается 2300 кг/м? для мелкозернистого бетона)

Конструктивные особенности

Панели состоят из трех слоев:

1. Несущий слой – армированный тяжелый бетон с плоскими сетками класса AII/AIII (А400С/А500С)
2. Теплоизоляция – плиты пенополистирола ПСБ15А по ТУ 2244-007-040001508-96
3. Защитно-декоративный слой – бетон с улучшенными эксплуатационными свойствами

Габариты и вес

Транспортировка и хранение

Для сохранности изделий требуется:

• Перевозка в вертикальном положении с использованием специальных кассет
• Применение деревянных прокладок в зонах монтажных петель
• Защита лицевых поверхностей от механических повреждений
• Надежная фиксация при длительном складировании

Подробные технические требования к производству и монтажу содержатся в Альбоме РМ 2919-03.
