Трёхслойные панели наружных стен 1Н 59-72 Кчс (Альбом РМ 2919-03)

Маркировка изделий

Комбинация 1Н 59-72 Кчс содержит ключевые параметры конструкции:

• 1Н — трёхслойная стеновая панель для наружного применения;
• 59 — длина изделия в дециметрах (5885 мм);
• 72 — порядковый номер в каркасе здания;
• Кчс — усиленная конструкция для эксплуатации в условиях повышенных нагрузок.

Основные характеристики

Панели представляют собой прямоугольные конструкции с выступами на торцах для надёжного соединения в каркасе здания. Применяются в строительстве жилых блок-секций типа П44т.

Конструктивные особенности

Изделия состоят из трёх слоёв:

• Наружные слои — железобетонные плиты;
• Средний слой — теплоизоляционный материал (пенополистирол ПСБ15А).

Технические параметры

• Марка бетона: М200
• Плотность бетона: 2400 кг/м?
• Огнестойкость: не менее Е30 (СНиП 21-01-97)

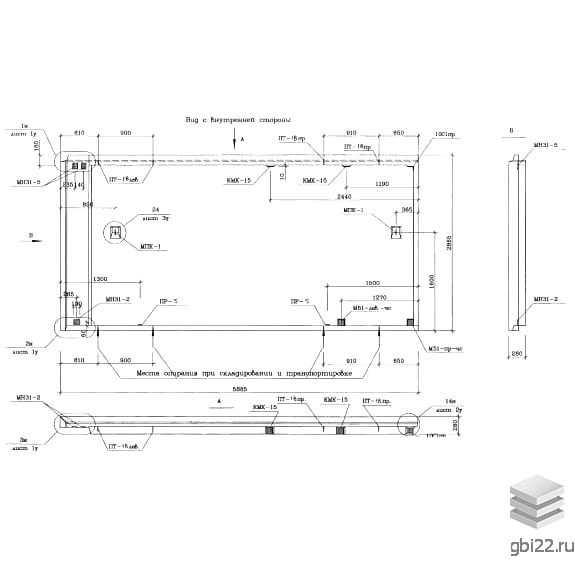

• Габариты: 5885?280?2865 мм
• Вес: 5660 кг

Производство и материалы

Изготовление осуществляется на специализированных предприятиях в металлических формах. Основные материалы:

• Бетон: тяжёлый или мелкозернистый марки М200;
• Арматура: классы AII, AIII (А400с, А500с);
• Утеплитель: пенополистирольные плиты по ТУ 2244-007-040001508-96.

Транспортировка и хранение

Перевозка осуществляется вертикально в специальных кассетах с использованием деревянных прокладок. При складировании необходимо:

• Обеспечить устойчивое положение;
• Использовать подкладки в зонах монтажных петель;
• Исключить механические повреждения.

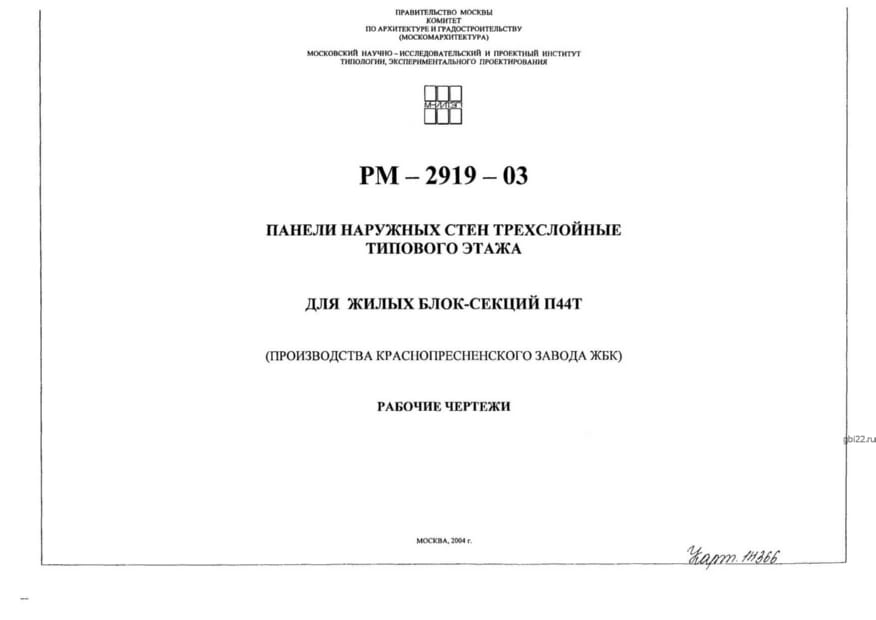

Подробные технические требования и схемы монтажа приведены в Альбоме РМ 2919-03.
