Трехслойные панели наружных стен 1НТ 35-10-0 ЧС

Маркировка изделий

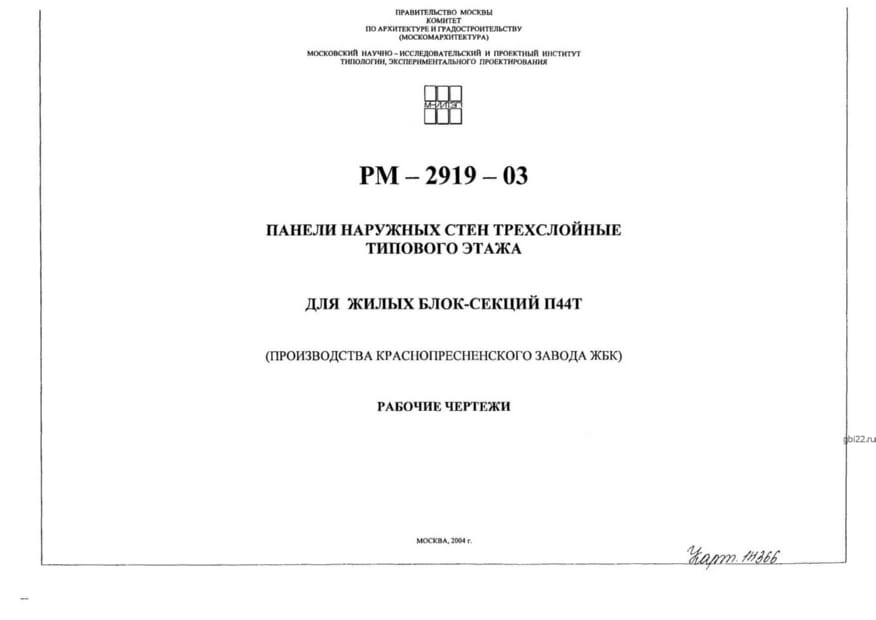

Конструкции обозначаются комбинацией 1НТ 35-10-0 ЧС (Альбом РМ 2919-03), где:

• 1НТ — трехслойная наружная стеновая панель;
• 35 — длина в дециметрах (3490 мм);
• 10 — порядковый номер в каркасе здания;
• 0 — отсутствие дополнительных особенностей;
• ЧС — повышенная прочность для эксплуатации в зонах ЧС.

Основные характеристики

Панели представляют собой прямоугольные конструкции с выступами на торцах для надежного соединения в каркасе. Применяются в строительстве жилых блок-секций типа П44Т.

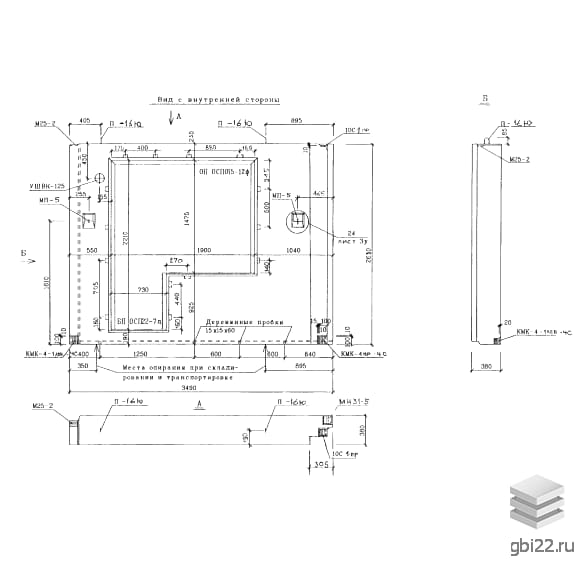

Технические параметры

• Габариты: 3490?380?2700 мм;
• Вес: 3510 кг;
• Марка бетона: М200 (плотность 2400 кг/м?);
• Огнестойкость: не менее Е30 (СНиП 21-01-97).

Конструктивные особенности

Изделия состоят из трех слоев:

1. Наружные слои: железобетон (армирование сетками класса AII/AIII или А400с/А500с);
2. Средний слой: утеплитель из пенополистирола ПСБ15А (по ТУ 2244-007-040001508-96).

Производство и контроль качества

Изготовление осуществляется на специализированных заводах в металлических формах с соблюдением требований ГОСТ 11024-84. Подробности технологии приведены в Альбоме РМ 2919-03.

Транспортировка и хранение

Перевозка допускается только в вертикальном положении с использованием:

• Кассет для фиксации;
• Деревянных подкладок под монтажные петли.

Хранение требует защиты от механических повреждений и надежного закрепления во избежание опрокидывания.
