Трехслойные панели наружных стен ПЭН 22-1 ЧС

Маркировка изделий

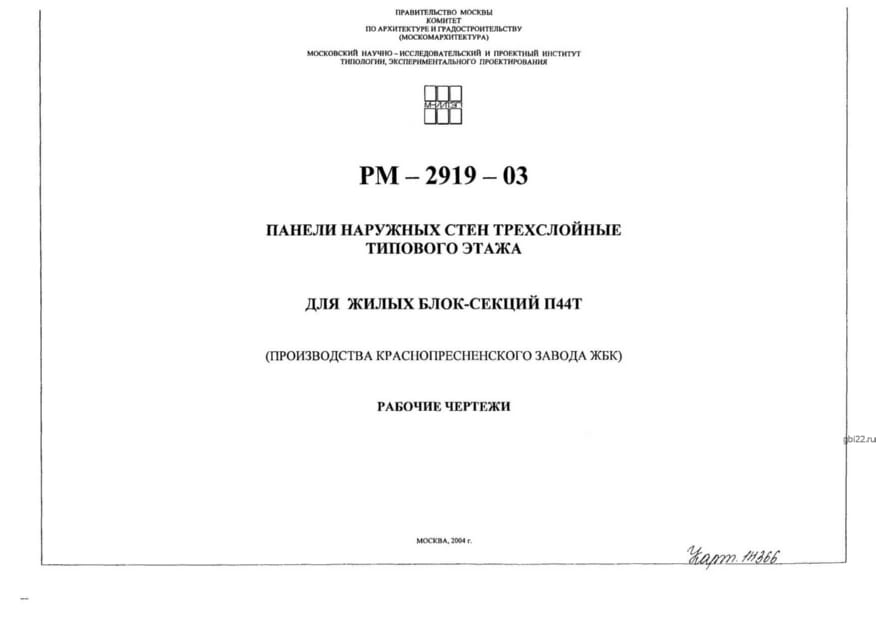

Конструкции обозначаются комбинацией ПЭН 22-1 ЧС (Альбом РМ 2919-03), где:

• ПЭН – трехслойная стеновая панель для наружного применения;
• 22 – длина в дециметрах (2720 мм);
• 1 – порядковый номер в каркасе здания;
• ЧС – усиленная прочность для эксплуатации в зонах повышенных нагрузок.

Основные характеристики

Панели представляют собой прямоугольные конструкции с выступами на торцах для надежного монтажа в каркас здания. Применяются в строительстве жилых блок-секций типа П44Т.

Технические параметры

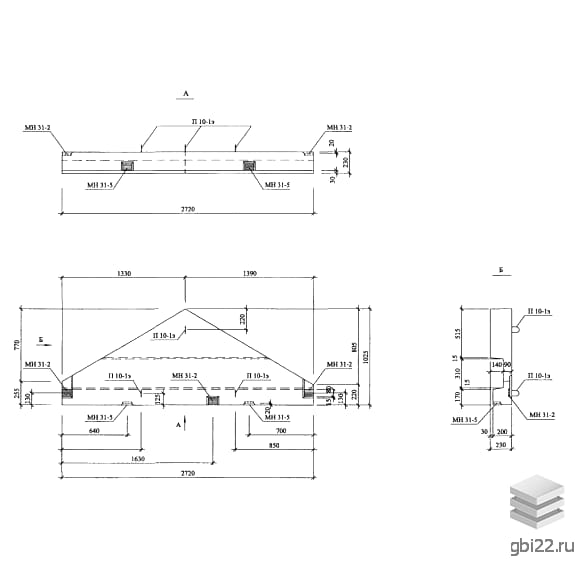

• Габариты: 2720 ? 230 ? 1025 мм (Д?Ш?В);
• Вес: 440 кг;
• Марка бетона: М200 (тяжелый или мелкозернистый);
• Огнестойкость: не менее Е30 (СНиП 21-01-97).

Конструктивные особенности

Изделия состоят из трех слоев:

1. Наружные слои: железобетон с армированием сетками и каркасами (стали классов AII, AIII или их аналогов А400С, А500С);
2. Средний слой: утеплитель из пенополистирола ПСБ15А (по ТУ 2244-007-040001508-96), обеспечивающий теплоизоляцию.

Производство и нормативы

Изготовление осуществляется на специализированных заводах в металлических формах с соблюдением ГОСТ 11024-84. Подробные требования к производству указаны в Альбоме РМ 2919-03.

Транспортировка и хранение

Перевозка допускается только в вертикальном положении с использованием:

• специальных кассет для фиксации;
• деревянных подкладок в зонах монтажных петель.

При складировании необходимо исключить риск опрокидывания и механических повреждений.
