Цокольные стеновые панели ВЦ 1824-1 у

Маркировка изделий

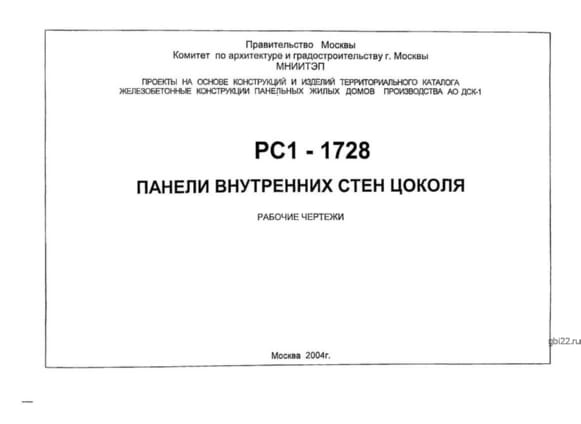

ВЦ 1824-1 у (Альбом РС 1-1728) – обозначение включает ключевые параметры конструкции:

• ВЦ – тип: внутренняя цокольная панель;
• 18 – толщина (18 см);
• 24 – длина (24 дм);
• 1 – модификация с овальными проемами и арками;
• у – усиленная несущая способность.

Изменение маркировки не допускается.

Основные характеристики

Прямоугольные железобетонные панели с овальными технологическими отверстиями и полукруглыми арками. Предназначены для возведения цокольных этажей зданий серии П44т.

Технические параметры

• Габариты: 2320?180?2230 мм
• Масса: 1540 кг
• Бетон: класс В22.5 (М300), плотность 2300 кг/м?
• Морозостойкость: F50

Производство

Изготовление регламентировано Альбомом РС 1-1725 с использованием:

• Стальных опалубочных форм
• Арматуры классов AI-AIII (ГОСТ 5781-80)
• Проволоки Вр-1/В1 (ГОСТ 6727-80)
• Стального проката Ст3кп2 (ГОСТ 103-76)

Все металлические элементы обрабатываются антикоррозийными составами.

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом в вертикальном положении. Складирование на деревянных подкладках согласно схеме в проектной документации.

Применение

Используются в жилищном и коммерческом строительстве в качестве:

• Несущих стеновых конструкций
• Архитектурных элементов фасада

Соответствуют требованиям СНиП 2.03.01-84 по несущей способности.
